Opération simple CR25 13L de structure compacte 298 kilowatts de 3100m de noyau de perceuse d'installation d'exploration géologique de Bq

Opération simple CR25 13L de structure compacte 298 kilowatts de 3100m de noyau de perceuse d'installation d'exploration géologique de Bq
Opération simple CR25 13L de structure compacte 298 kilowatts de 3100m de noyau de perceuse d'installation d'exploration géologique de Bq

Image Grand :  Opération simple CR25 13L de structure compacte 298 kilowatts de 3100m de noyau de perceuse d'installation d'exploration géologique de Bq

Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: SINOCOREDRILL
Certification: ISO9001 ,CE
Numéro de modèle: CR25
Conditions de paiement et expédition:
Quantité de commande min: Négociable
Prix: Negotiable
Détails d'emballage: paquet standard d'exportation
Délai de livraison: 3 mois

Opération simple CR25 13L de structure compacte 298 kilowatts de 3100m de noyau de perceuse d'installation d'exploration géologique de Bq

description de
Type: Pleine installation de perceuse extérieure hydraulique de noyau Modèle: CR25
Moteur: Cummins QSZ13-C400-II (étape IIIA d'UE) Capacité de perçage: QG 2050m PQ 1650m de BQ 3100m NQ 2550m
Dimensions de transport: 6950×2260×2550mm Poids: 16500 kilogrammes

Installation de perceuse géologique simple de noyau d'exploration du kilowatt 3100m Bq de l'opération CR25 13L 298 de structure compacte



Mettez à jour l'équipement avancé de HYDX-8. Foreuse.





L'installation de perceuse de noyau de série de CR est un nouveau type de pleine foreuse hydraulique de noyau conçue et construite par notre usine basée sur des années d'expérience d'exploration géologique et du marché actuel et besoins d'utilisateurs de la plupart des. Cette machine est utilisée pour la plaine, le terrain accidenté, travail sous l'environnement de la haute température, secteurs froids. La machine principale adopte la chenille autopropulsée de châssis, la puissance de moteur, la pompe de boue, le treuil et toute autre structure intégrée, peut également être structure adaptée aux besoins du client de camion de plate-forme, il est principalement employée pour le métal et l'enquête et l'exploration minérales solides non métalliques, en outre, peuvent également être employées dans l'exploration de géologie appliquée, l'enquête d'hydrogéologie, la reconnaissance et l'exploration du gisement de pétrole et de gaz, le perçage etc. de puits d'eau. L'installation a la disposition raisonnable, la structure compacte, les performances supérieures, l'opération simple et l'entretien commode. C'est le matériel de forage de dénoyautage idéal.





Paramètres d'optimisation du traitement principaux de CR25







Moteur diesel

Modèle Cummins QSZ13-C400-II (étape IIIA d'UE)
Déplacement 13L
Puissance 298 kilowatts (400HP)
T/MN évalué 1900 t/mn



Capacité de forage

Bq 3100 m
Nq 2550 m
QG 2050 m
PQ 1650 m



Tête de perceuse



Moteur de rotation

Moteur hydraulique à deux vitesses

 Rexroth de l'Allemagne

T/MN

Trois décalages

Changement de Stepless : 0-1250 T/MN

Rapports

1er 8.2:1

2ème 4.2:1

3nd 1:1

Ouvreur principal



de côté glissement de la manière avec la commande hydraulique



Mandrin hydraulique (PQ)

294000N

Hydrauliquement ouvert, ressort de disque maintenant, normalement C a fermé le type

Capacité se tenante axiale de 294000 N

Max. Torque 8750 N·m
Diamètre de prise 121 millimètres
Capacité de Max. Lifting d'axe kN 320

Max. Feeding Power



kN 140



Pompe primaire



Pompe hydraulique :

Pompe triple volumétrique axiale pour l'entraînement du rotateur, pompe de boue de treuil et crics de mise à niveau.

Avec la charge sentant le système.

Producteur : Danfoss du Danemark

1ère pompe : 380LPM à MPA 35

2ème pompe : 260LPM à 31.5MPa

3ème pompe : 130 LPM à 31.5MPa



Réservoir hydraulique

Capacité 500 L (111 gallons des USA)



Capacité de grue principale

Levant la vitesse (fil simple) 0-50 m/min (tambour nu)
Levant la force (fil simple) kN 180
Diamètre de fil d'acier 26-30 millimètres
Longueur de fil d'acier 55 m



Capacité de grue de câble

Levant la force (fil simple) kN 15 (3372 livres-force) (tambour nu)
Diamètre de fil d'acier 6-8 millimètres
Longueur de fil d'acier 3200 m



Mât

Taille de mât 10,5 m
Mât ajustant l'angle 0°-90°
Angle de forage

45º horizontal à 90ºvertical vers le bas



Course de alimentation 3700 millimètres
Course de patinage 1000 millimètres
Traction d'alimentation 32 tonnes
Poussée d'alimentation 14 tonnes
Rod Pull 3m ou 6m (9.84feet ou 19.68feet)



Pompe de boue

Type



Plongeur de Triplex de pompe à mouvement alternatif

Modèle BW 600
Course 110mm (4,3 pouces)
Volume de sortie 600 l/min
Pression de décharge 8,0 MPA
           Bride de pied Fixage de la portée

55.5-118 millimètres

par le trou Ф165mm



D'autres

Poids 16,50 tonnes

(L ×H) de × W

Dimensions de transport

6950×2260×2550mm
Manière de transport Chenille en acier







Détails des composants importés principaux



Article Pièces Fabricant QuantitéRemarques
1



Moteur de rotation



L'Allemagne Rexroth Gmbh

2 A6VM107
2



Pompe hydraulique



Cie. Ltd de Danfoss

4
3



Soupape de commande principale



Cie. Ltd de Danfoss

3 PVG100, PVG32-2
4



Réducteur principal de moteur de treuil



L'Allemagne Rexroth Gmbh

1
5



Moteur secondaire de treuil



American Eaton Corporation

1
6



Moteur d'entraînement de voie de chenille



La Corée Jijin Cie. hydraulique, Ltd

2
7



Accouplement élastique



Société allemande KTR

1
8



Moteur diesel



Puissance C de Dongfeng Cummins

1
9



Pompe de boue



Machines Cie., Ltd d'éléphants de Jiangsu

1 BW 600
10



Bride hydraulique



Produit d'individu

1
11



Support de tête de puits



Produit d'individu

1
12



Plate-forme fonctionnante



Produit d'individu

1
13



Châssis de chenille



Produit d'individu

1
14



Mât (télescopique)



Produit d'individu

1
15



Tête de perceuse



Produit d'individu

1
16



Centralisateur supérieur et inférieur



Produit d'individu

2 BQ, NQ, QG
17



Mâchoire de tête de perceuse

  2 BQ, NQ, QG
18



Mâchoire de support de tête de puits

  2 BQ, NQ, QG
19



Dispositif de protection



Produit d'individu


20



Appui auxiliaire

  1
21



Accessoires de machine



Produit d'individu

1

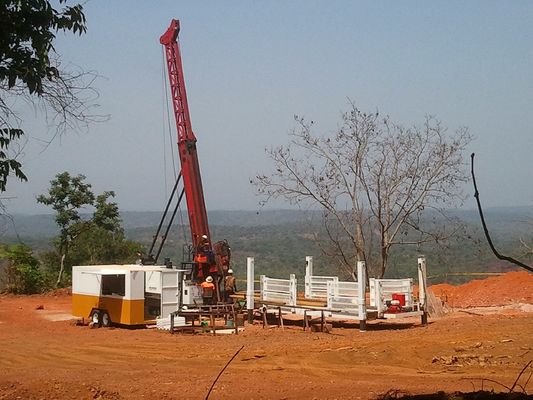

Opération simple CR25 13L de structure compacte 298 kilowatts de 3100m de noyau de perceuse d'installation d'exploration géologique de Bq 0

Opération simple CR25 13L de structure compacte 298 kilowatts de 3100m de noyau de perceuse d'installation d'exploration géologique de Bq 1

Opération simple CR25 13L de structure compacte 298 kilowatts de 3100m de noyau de perceuse d'installation d'exploration géologique de Bq 2
