Détails sur le produit:
|
Perçage de pile de base: | 100m (328 pieds) | Perçage bon géologique hydraulique: | 150m (492 pieds) |
---|---|---|---|
forage de base: | 600m (1968 pieds) | Puissance: | 22kW |
Diamètre de câble métallique: | 12,5 millimètres (0,49 pouces) | Identification de cylindre: | 70 millimètres (2,76 pouces) |
Diamètre de tige de cylindre: | 35 millimètres (1,38 pouces) | force de levage maximale: | 60 KN (13488 livres-force) |
Surligner: | Les appareils de forage Core,perçage de noyau de diamant |

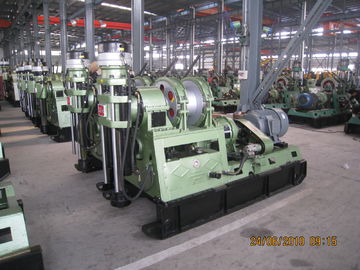

Le perçage de noyau XY-2 est une nouvelle plate-forme de forage développée pour satisfaire la demande croissante des utilisateurs et du développement de l'industrie géologique. Il est appliqué à l'ingénierie géologique, à l'ingénierie bonne et à large diamètre d'hydrogéologie. Son peu de perceuse est principalement diamant et tungstène-incliné.
L'installation de noyau du diamant XY-2 est légère et facile à transporter. Elle adopte le moteur diesel de Deutz F3L 912 ou le moteur électrique 22KW et sa gamme de vitesse est large. Grâce à la disposition de sa corde, son treuil peut éviter la corde s'entrelaçant et ralentir son usage. En courant au niveau à grande vitesse, sa ceinture de transmission peut rendre l'installation de noyau de diamant molle dans la formation inégale et donc réduire le risque de dommages et d'échec mécanique.
Caractéristiques
1. capacité de perçage
Type de perçage | Profondeur de perçage |
Perçage de pile de base | 100m (328 pieds) |
Perçage bon géologique hydraulique | 150m (492 pieds) |
Perçage de noyau | 600m (1968 pieds) |
2. Rotateur
Type de moteur de puissance | Installation diesel de noyau de diamant | Installation de noyau de diamant d'Electromotor |
Vitesse positive (r/min) | 92, 152, 230, 330, 293, 485, 734, 1056 | 92, 152, 230, 330, 293, 485, 734, 1056 |
Vitesse négative (r/min) | 81, 258 | 81, 258 |
Couple maximal d'axe | 2,1 KN·m (1548 livres-force·pi) | 2,1 KN·m (1548 livres-force·pi) |
Identification d'axe | 93mm (3,66 pouces) | 93mm (3,66 pouces) |
3. Grue
Levage de la capacité (Simple-troisième de la corde) : 31300, 12600, 8800 N (7034, 2831, 1978 livres-force)
Vitesse de levage de câble métallique (la troisième corde) : 0,64, 1,05, 1,6, 2,3 5,25, 7,54 inch/s de m/s (2,1, 3,44,)
Diamètre de câble métallique : 12,5 millimètres (0,49 pouces)
Diamètre de tambour d'installation de noyau de diamant : 194 millimètres (7,64 pouces)
Diamètre de jante de frein : 360 millimètres (14,17 pouces)
Longueur de tambour : 150 millimètres (5,91 pouces)
Largeur de bande de frein : -90 millimètres (3,54 pouces)
Capacité de tambour : 80 m (262.4feet)
4. dispositif de déplacement
Course de cylindre de rétraction d'installation de noyau de diamant : 600 millimètres (23,62 pouces)
Distance entre l'installation de perceuse et le trou : 420 millimètres (16,54 pouces)
5. système de pressurisation
Identification de cylindre. : 70 millimètres (2,76 pouces)
Diamètre de tige de cylindre : 35 millimètres (1,38 pouces)
Max. Pressure de l'installation de noyau de diamant : 45 KN (10116 livres-force)
Force de levage maximale : 60 KN (13488 livres-force)
Course de cylindre : 550 millimètres (21,65 pouces)
6. pompe à huile
Type : Installation de noyau de diamant de CBF-E416-AL
Déplacement : 16 l/min (4,22 gallons des USA/minute)
Vitesse (r/min) : 1500
Pression d'utilisation : MPA 8 (1160 livres par pouce carré)
Max. Pressure : MPA 20 (2901 livres par pouce carré)
7. tige de perceuse
(1) la Kelly hexagonale : Φ89×79 millimètre, Φ76×66 millimètre, Φ60×53 millimètre
(Pouce Φ3.50×3.11, pouce Φ3.0×2.60, pouce Φ2.36×2.09)
(2) Φ89 millimètre, Φ71 millimètre, pouce millimètre (pouce Φ3.50, Φ2.80 de Φ50, pouce Φ1.97)
8. moteur de puissance
Installation de noyau de diamant avec le moteur diesel Deutz F3L 912 28KW (37.5HP) 1500 t/mn
Installation de noyau de diamant avec l'electromotor Y180L-4 22KW (29.5HP) 1470 t/mn
9. dimensions (L×W×H) : 2177×950×1863 millimètre (pouce 85.71×37.40×73.35)
10. poids de perceuse (sans unité de puissance) : environ 1300 kilogrammes (2867 livres)
