Type foret d'axe de XY-2B de noyau vertical d'axe de plate-forme de forage de noyau

Type plate-forme de forage de noyau (XY-2) d'axe

IGeneral

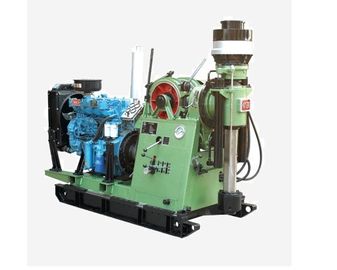

Le foret de noyau XY-2 est mis à jour conçu selon le développement des travaux géologiques pour répondre aux besoins des utilisateurs. C'est un nouveau type installation de foret de noyau d'axe.
Il applicated pour machiner le perçage géologique d'exploration, le perçage bon d'hydrogéologie et le perçage de base d'ingénierie de grand-trou comprenant le perçage de noyau avec le trépan tungalloy-carbid-incliné et à diamants principalement.

Les caractéristiques de l'installation comme suit :
1. Lumière dans le poids, relocalisation facile.
2. Adoptant le treuil de traversal, ceci surmontera le défaut du fil arbitraire s'entrelacent et vite portant hors du treuil étendu dedans en longueur.
3. La transmission de ceinture est adoptée pour que le niveau à grande vitesse rende le foret mou dans la formation inégale, et réduit les dommages aux composants et à tout autre échec mécanique.
4. En grand trou d'axe.
5. Avec le grand choix de vitesse et le grand torquemoment dans plus à vitesse réduite, il convient à machiner des explorations géologiques souterraines et de l'eau.
6. L'installation est stable dans la relocalisation et fermement pour la position.
7. Moteur diesel de Deutz F3L 912 ou moteur électrique 22Kw pour votre sélection.
II caractéristiques
1. Capacité de perçage
Type de perçage : Profondeur de perçage
Perçage de pile de base : 100m (328 pieds)
Perçage bon hydrogéologique : 150m (492 pieds)
Perçage de noyau : 600m (1968 pieds)

2. Rotateur
Type de moteur de puissance : Electromotor diesel
Vitesse positive (r/min) : 92 ; 152 ; 230 ; 330 ; 293 ; 485 ; 734 ; 1056 92 ; 152 ; 230 ; 330 ; 293 ; 485 ; 734 ; 1056
Vitesse négative (r/min) : 81 ; 258 81 ; 258
Max. Torque d'axe : 2,1 KNm (1548 livres-force pi) 2,1 KN m (1548 livres-force pi)
Identification d'axe : 93mm (3,66 pouces) 93mm (3,66 pouces)
3. Grue
Levant la capacité (Simple-troisième de la corde) -------------31300 ; 12600 ; 8800 N (7034 ; 2831 ; 1978 livres-force)
Vitesse de levage de câble métallique (la troisième corde) -----0,64 ; 1,05 ; 1,6 ; 2,3 m/s (2,1 ; 3,44 ; 5,25 ; 7,54 inch/s)
Diamètre de câble métallique ---------------------------------------------12,5 millimètres (0,49 pouces)
Diamètre de tambour --------------------------------------------------194 millimètres (7,64 pouces)
Diamètre de jante de frein ---------------------------------------------360 millimètres (14,17 pouces)
Longueur de tambour-----------------------------------------------150 millimètres (5,91 pouces)
Largeur de bande de frein-----------------------------------------90 millimètres (3,54 pouces)
Capacité de tambour ------------------------------------------80 m (262.4feet)
4. Dispositif de déplacement
Course de cylindre de rétraction -------------------------------600 millimètres (23,62 pouces)
Distance entre l'installation de foret et le trou -------------------420 millimètres (16,54 pouces)
5. Système de pressurisation
Identification de cylindre. -------------------------------------------70 millimètres (2,76 pouces)
Diamètre de tige de cylindre -------------------------------------35 millimètres (1,38 pouces)
Max. Pressure --------------------------------------45 KN (10116 livres-force)
Force de levage maximale -------------------------------------60 KN (13488 livres-force)
Course de cylindre ------------------------------------550 millimètres (21,65 pouces)
6. Pompe à huile
Type : CBF-E416-AL
Déplacement-------------------------------------------16 l/min (4,22 gallons des USA/minute)
Vitesse (r/min) ------------------------------------------1500
Pression d'utilisation ----------------------------------MPA 8 (1160 livres par pouce carré)
Max. Pressure ---------------------------------------MPA 20 (2901 livres par pouce carré)
7. Tige de foret

QG DE BQ NQ

8. Moteur de puissance
Moteur diesel Deutz F3L 912 28KW (37.5HP) 1500 t/mn
Electromotor Y180L-4 22KW (29.5HP) 1470 t/mn
9. Dimensions (L× W× H) -------------------------------2177× 950× 1863 millimètre (85.71× 37.40× 73,35 pouces)
10. Poids de foret (sans unité de puissance)--------------au sujet de 950kg
