Détails sur le produit:
|
| Nom du produit: | Installations horizontales de forage dirigé | Type de puissance: | Hydraulique |
|---|---|---|---|
| modèle: | FDP-40/FDP-40Z | Capacité de Max. Push: | 400KN (89920 livres-force) |
| Application: | pose de tuyau souterraine | Matériau: | acier haut-solide |
| Surligner: | forage dirigé horizontal de hdd,Machine de forage directionnel horizontal |
||
Les modèles de FDP-40/FDP-40Z sont complètement les installations horizontales hydrauliques de forage dirigé (Trenchless)
couple élevé, production puissante,
structure raisonnable,
mode de contrôle avancé
de tige de foret longue de 4.5-m pour garantir sa haute performance.

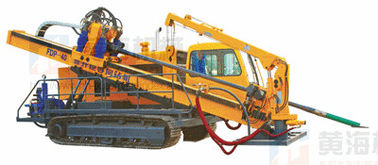

Les modèles de FDP-40/FDP-40Z sont complètement des installations horizontales hydrauliques de forage dirigé (Trenchless), qui sont autopropulsées et intégrées avec la chenille en caoutchouc. Deux moteurs à vitesse réduite conduisent la tête de puissance pour faire l'entraînement à deux vitesses. Les installations sont avancées en technologie et simple en structure. Le système à chaînes d'alimentation du moteur rend la représentation stable et fiable. Le mât peut être ajusté dans la marge de 8 – le rassemblement 20°to le besoin de l'angle de perçage. Le bas centre de la gravité et étant équipé de la grue auxiliaire, ils sont en fonction et attrayants stables dans l'aspect. FDP-40Z est l'installation installée avec la tige de foret automatique manipulant le dispositif.
Caractéristiques et avantages
L'installation de FDP-40 HDD est principalement employée pour la pose de tuyau souterraine civique de construction particulièrement, et avec le capactity de la traction 400KN.
|
La machine principale |
|
|
Puissance de moteur |
175 kilowatt YC6M240 (235HP) (2200 r/min) |
|
Capacité de Max. Push |
400KN (89920 livres-force) |
|
Capacité de Max. Pull |
400KN (89920 livres-force) |
|
Couple évalué |
15000 N·M (11055 livres-force·pi) |
|
Axe creux T/MN |
Abaissez 0-40r/min |
|
Haut 0-80r/min |
|
|
Course de alimentation |
5000 millimètres (197 pouces) |
|
Diamètre de trou de guide |
170 millimètres (6,7 pouces) |
|
Angle de perçage |
8°20° |
|
Pression de circuit hydraulique |
20Mpa (2901 livres par pouce carré) |
|
Vitesse de déplacement |
2 km/h (6560feet/h) |
|
Style structurel |
intégré avec la chenille, la grue et la pompe de boue en acier |
|
Dimension (L×W×H) |
7800×2300×2350 millimètre (pouce 307×90.6×92.5) |
|
Poids |
16000 kilogrammes (35280 livres) |
|
Grue |
2T/m (1345 lb/feet), Droit-bras maximum 4.5m (14,8 pieds) |
|
Pompe de boue |
|
|
Spécifications |
BWF-400 |
|
Max. Discharge |
400 l/min (106 gallons des USA/minute) |
|
Pression maximale |
MPA 10 (1450 livres par pouce carré) |
|
Système de processus de boue (partie facultative) |
|
|
Données de moteur |
moteur d'essence 20.9PS |
|
Paramètre de pompe |
100 m3/h(3529pieds3 de/h) |
|
Capacité de traitement de boue |
16 m3/h(565pieds3 de/h) |
|
Réservoir de boue |
5M3 (176feet3) |
|
Poids |
500kg (1103 livres) |
|
Outils de perçage et système auxiliaire |
|
|
Spécifications de Rod |
89×4500 millimètre (pouce 3.5×177) |
|
Peu de guide |
170 millimètres (6,7 pouces) |
|
Alésoir |
400 ; 500 ; 600 ; 720 ; 830 ; 900mm (15,7 ; 19,7 ; 23,6 ; 28,3 ; 32,7 ; 35,4 pouces) |
|
Distributeur |
60T (132300 livres) |
|
Traqueur |
Partie facultative |
