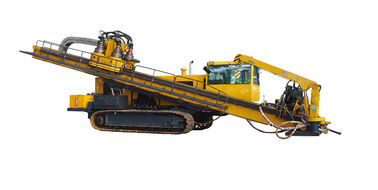

le forage dirigé horizontal de 4500KN HDD cale le couple de FDP-450 Max.120000Nm

le forage dirigé horizontal de 4500KN HDD cale le couple de FDP-450 Max.120000Nm

CARACTÉRISTIQUES FDP-450 :

Machine principale

Longueur totale : 17000mm (669 dedans)

Largeur totale : 3200mm (126 dedans)

Taille totale : 3400mm (134 dedans)

Poids (système de mélangeur de boue, tige de perçage et outils ex) : 39000kg (86666Lb)

L'installation horizontale du forage FDP-450 dirigé, intégrée avec les avantages et les caractéristiques de diverses installations de HDD en Chine et à l'étranger, est une installation de foret haut-suffisante construite par nous a basé plus de 10 ans concevant des expériences.

Équipé du kit de moteur diesel et de la centrale distincte, l'installation de foret est assez puissante pour traiter de divers problèmes. Le tout le nouveau FDP-450 fournit 4500KN de la force feeding&pulling et du Max.120000N·m.Torque pour gagner des performances réussies. Le système de transmission de support et de pignon est conçu avec la technologie de pointe, qui assure un mouvement beaucoup plus fiable et plus sûr de tête de foret. La chenille de haute qualité permet à l'installation de foret pour se déplacer rapidement. La carlingue de l'opérateur est avec le champ visuel large et la bonne isolation phonique. Toutes sortes de mesures de surveillance sont montées dans la carlingue, qui le rend simple pour utiliser l'installation. Une grue de la capacité de 4 tonnes est attachée avec la machine principale pour assurer le travail commode pour l'opérateur.
Les éléments hydrauliques principaux sont tous marque célèbre d'européen et des fournisseurs, le cas de transfert et le réducteur américains sont adoptés des factorys européens bien connus, ainsi l'opération fiable de l'installation est garantie.

Unité de puissance

Longueur totale : 8000mm (315 dedans)

Largeur totale : 2300mm (91 dedans)

Taille totale : 2400mm (95 dedans)

Poids : 18000kg (40000Lb)

OPÉRATIONNEL

Retrait maximum : 4500KN (1012397 livres-force)

Couple maximum (à vitesse réduite) : 120000Nm (88800 livres-force·pi)

Vitesse de poussée de maximum : 27m/min (89feet/min)

Rotation maximum (à vitesse réduite) : 42 t/mn

Rotation maximum (à grande vitesse) : 84 t/mn

TIGE DE FORET

Type : Norme d'api

Longueur : Jusqu'à 9.6m (31,5 pieds)

Diamètre de tuyau : 140mm (5,5 dedans) ou 168mm (6,625 dedans)

SYSTÈME DE FLUIDE DE PERÇAGE

Pression maximum : 35Mpa (5076 livres par pouce carré)

CAPACITÉS LIQUIDES

Réservoir hydraulique : 1450L (gallon des 383 USA)

Réservoir de carburant : 2 gallons des USA de x1600L (2 x 423)
