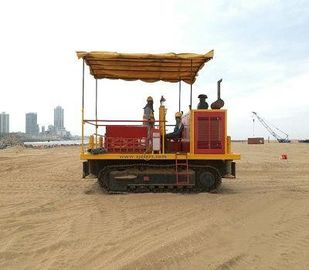

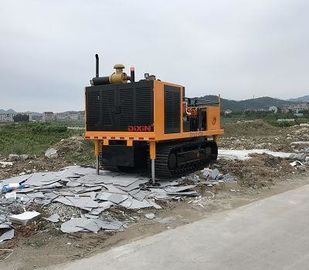

Appareillage résistant de pénétration de cône de chenille de CPT avec la course hydraulique de 4 jambes/790mm

Machine résistante de pénétration de cône de chenille de CPT avec 4 jambes hydrauliques, course de 790mm

Z25-X a la haute qualité du plein châssis de chenille d'ingénierie hydraulique, qui le moteur et les pièces hydrauliques de valve et d'autres composants sont des entreprises célèbres à domestique et assurer à l'étranger l'exécution stable et fiable de l'équipement et du service après-vente opportun. La technologie hydraulique avancée, utilisant la multi-manière combinée de type fente renversant la valve, a de telles bonnes qualités, comme la structure compacte, la petite taille, l'installation commode et l'entretien, la perte de basse pression, bonnes caractéristiques de surcharge de soupape de trop-plein. Le passability fort peut effectuer des opérations de pénétration de cône dans les environnements durs tels que des plages, des plages de rivière, le sable, la neige, des routes glaciales, des rizières et boueux.

Cet équipement de cpt peut être utilisé plus d'une machine. C'est non seulement l'équipement idéal pour le test de pénétration de cône. Avec des accessoires peut être prolongé pour l'essai in-situ de sol, tel que CPTU, PMT, DMT, VST, WVT.

Caractéristique maximum : L'auto-poids de l'équipement peut fournir la suffisamment de force de réaction, construction tous temps.

L'original de l'industrie de la boîte de pénétration de cône (no. de brevet : 201420649149,8), le dessus de la boîte est hydrauliquement soulevés, et les quatre côtés de la boîte peuvent être ouverts et prévention clôturé, de pluie et de neige, froid et protection du soleil, anti-vol, éclairage de LED, état d'air (facultatif).

Il est particulièrement approprié aux sites qui ne peuvent pas être ancrés avec des ancres d'anti-force, comme : les souterrains, les viaducs, la démolition et la reconstruction urbains de vieilles villes, de sable et d'autres enquêtes de trou profond qui ne peuvent pas effectivement contre-force ancre.

Spécification technique principale :

Châssis : Plein châssis de chenille d'ingénierie hydraulique

Commande de châssis : moteur hydraulique original importé de voyage (d'usage courant international).

Spécifications de châssis : le châssis en acier (le bloc en caoutchouc peut être ajouté), largeur de châssis est 600mm.

Moteur : Six-cylindre de moteur diesel refroidi à l'eau, puissance évaluée - vitesse : 85KW-2200r/min, capacité diesel de réservoir (l) : 80

Dispositif de cylindre hydraulique de CPT : Force évaluée 200KN de pénétration, force évaluée d'extraction course (facultative) de millimètres de 230KN, 500mm ou 1150 pour la hausse rapide et l'enveloppe directe

Forme de boîte : le dessus de la boîte est hydrauliquement soulevé, et les quatre côtés du du pouvoir être ouvert et fermé.

Forme de tube de sonde : Support de sonde ou périphérique prêt à brancher mécanique de protection

Anchorage : Double équipement de cpt de force ancrant le dispositif

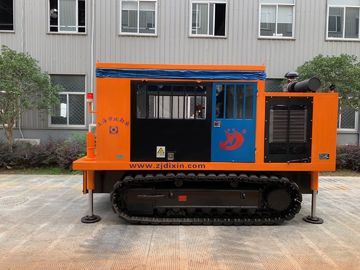

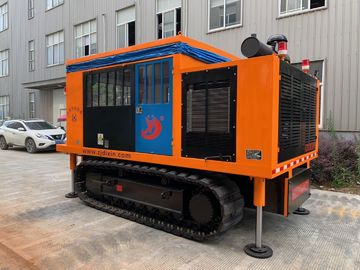

Plate-forme de soutien et forme horizontale : 4 jambes hydrauliques, course de 790mm

Taille maximum de profil de transport : 4800×2500×3150 (L×W×H) millimètre

Poids : 20T (tous y compris)

Forme hydraulique de refroidissement à l'huile : Air refroidi, capacité hydraulique de réservoir (l) : 200

Vitesse : 1~3 (km/h)

Pente de marche : ≦30°

La température d'environnement de travail : -25°C~-45°C

Forme de boulon d'ancrage : Choisissez ou le diamètre d'ancre d'ancre de multi-feuille (millimètre) : 300~400

Sonde assortie : 10cm2 ou 15cm2 de sonde simple et double de cône de pont, sonde électrique de palette, tête de pression d'eau interstitielle (tous les fabricants européens et américains peuvent s'assortir).

Instrument de mesure : Instrument automatique d'acquisition de données de pénétration de cône (tous les fabricants internationaux européens et américains peuvent s'assortir).

Caractéristiques de sonde (millimètre) : sonde sans joints de haute résistance intégrale Φ32~Φ42 (facultative).
