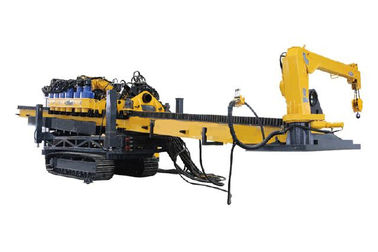

Chenille 210000n·Installations horizontales de forage dirigé de la CE de M 1500t

1500T 210000N·Installation de M Horizontal Directional Drilling, 4 chenille de puissance élevée de x 450KW

Caractéristiques techniques principales :

TYZ-1500 le type installation trenchless de forage dirigé a avancé et structure simple, rendement élevé et basse température d'huile. Les éléments hydrauliques, le moteur et la pompe de boue principaux sont choisis parmi les produits célèbres domestiques et étrangers de marque. La machine principale adopte les voies en acier et les chaussures en caoutchouc, qui est commode pour marcher sur toutes sortes de routes. Elle peut s'assurer que la plate-forme de forage est commode pour préparer la perceuse dans la pleine marge de forage d'angle, la plate-forme de forage a la bonne stabilité, et la forme globale est belle.

1. La plate-forme de forage adopte une structure fendue. La puissance principale de moteur, le moteur principal et la salle de commande sont complètement séparés. Selon des besoins des utilisateurs, la centrale d'installation peut être équipée d'un système de marche de chenille.
2. Le moteur principal peut adopter la chenille marchant ou déchargement d'individu de plate-forme chargement et. La structure de chenille est équipée de la puissance de moteur de 100-145KW, et la structure automatique de plate-forme est équipée de la puissance de moteur de 45KW.
3. puissance hydraulique de la plate-forme de forage
(1) les éléments hydrauliques principaux de la plate-forme de forage sont tous les produits bien connus domestiques et étrangers de marque. La plate-forme de forage a la puissance forte et est équipée de quatre moteurs de Volvo. Quatre d'entre eux peuvent fonctionner en même temps, et ils peuvent fonctionner en parallèle dans les groupes de deux. Si un moteur diesel est endommagé, d'autres moteurs diesel qu'il peut également courir comme d'habitude, considérablement améliorant la sécurité de la construction.
(2) le va-et-vient rotatoire adopte un système fermé, et le circuit auxiliaire adopte une charge ouverte sentant le système.
(3) la valve hydraulique réglée équipée de la plate-forme de forage a des fonctions électriques et manuelles. Si le circuit échoue, l'opération manuelle peut être actionnée comme d'habitude.
(4) le système de établissement numérique de couple unique peut placer la taille du couple et retirer la force selon les paramètres de garniture d'ingénierie et de forage, et l'affichage est intuitif.
(5) la température du circuit hydraulique est automatiquement commandée, et la quantité de dissipation thermique peut être placée selon la température ambiante.
(6) la pression hydraulique du mât et de la voie peut être démontée, qui est commode pour le transport.
4. fixage du releaser :
(1) la structure fermée de trois-mâchoire favorise la fiabilité du dispositif d'accrochage de garniture de forage.
(2) la force de fixage est réglable. L'opérateur peut ajuster la force de fixage selon les caractéristiques de la tige de perceuse et les besoins de construction, qui peuvent prolonger la durée de vie de la tige et des mâchoires de perceuse.
(3) la structure du releaser de fixage est compacte, et le releaser de fixage peut être sûrement maintenu et libéré même lorsque le joint de garniture de forage est très court.
(4) le releaser passionnant voyage complètement pour assurer le retrait du joint de garniture de forage à n'importe quelle position.
5. tête de puissance :
(1) le mouvement va-et-vient de la plate-forme de forage est changé du frottement coulissant du slideway en frottement de roulement du rouleau, perte de puissance de réduction.
(2) la structure de flottement de l'axe principal évite l'abrasion de la tige de perceuse quand elle est retirée.
(3) la structure unique de mandrin évite la concentration de contrainte.
6. La plate-forme de forage est équipée d'une grue pour faciliter la manipulation de la garniture et de l'alésoir de forage pendant la construction.

Spécifications techniques principales :
