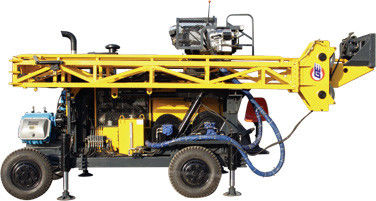

Perçage d'exploitation, installation de foret verticale de noyau Hydx-5C





I. Introduction générale


1. Caractéristiques globales d'unité :
Plate-forme de forage hydraulique de l'installation de foret la pleine HYDX-5C adopte le plein entraînement hydraulique, pneu de type traînée.

La tête de foret est conduite par le moteur variable avec la fonction des changements de vitesse mécaniques à deux vitesses, changement stepless de vitesse avec une structure avancée et simple.

La tête de foret est alimentée et conduite avec un système reliant le cylindre creux d'axe et d'huile à la chaîne. Le système a la fonction, si les tiges de piston du cylindre d'huile déplaçant une certaine distance, le déplacement principal de foret doubleront la distance.

Le mât a pu être ajusté dans la marge du degré de l'angle 0 à 90 à son trou de perçage avec un bas centre de la gravité et la bonne stabilité de l'unité globale. L'installation fournit à l'opérateur un champ de vision gentil et au loin et la condition de travail confortable. L'installation regarde assez en structure globale et incarne la conception considérée à la portée de l'usager.





1) Représentation fiable
Basant sur la directive d'acheter le matériel annexe critique internationalement, le moteur diesel, la pompe hydraulique, les valves principales, les moteurs, les réducteurs et les pièces de rechange hydrauliques principales sont tous de chenille les produits célèbres adoptés de marques ici et ailleurs.


2) Le rendement élevé avec le grands couple, attribution d'unité de puissance élevée et avec la conception raisonnable de structure et la méthode avancée d'opération et 6 mètres (19,7 pieds) de longueur de tige de foret, toute ceux-ci garantissent l'efficacité élevée de l'opération et de la représentation d'installation de foret.


3) Protection de l'environnement
Avec l'émission inférieure de pollution du moteur diesel, la conception d'attenuation de bruit professionnelle, l'installation de foret est entièrement appropriée à l'opération et aux performances urbaines.


4) Économie d'énergie
Adoptant la technique de contrôle sensible de charge avancée, l'installation de foret a ramené la puissance et la génération de chaleur au plus de bas niveau.
Avec un contour élégant, une structure compacte, une représentation fiable et une opération facilement, c'est l'équipement prioritaire à choisir dans la pleine installation de foret hydraulique de noyau du marché intérieur actuel.


2. Champ d'application


Le type installation de HYDX-5C de foret est principalement employé pour le forage incliné et droit de trous. Il pourrait être employé pour l'exploration et prospecter de la géologie, métallurgie, charbon, industrie d'arme nucléaire, hydrologie et dans d'autres domaines d'industries. C'est une plate-forme de forage de noyau à l'aide de diamant et de peu carbure-incliné principalement.
L'entretien raisonnable d'utiliser-et approprié a pu garantir la meilleure opération et la représentation avec la disponibilité et la longue vie active.

Par conséquent, tous les clients devraient suivre le manuel pour le fonctionnement et entretien strictement.
Toute la perte, telle que des dommages aux équipments et dommage corporel et etc., des causes suivantes, les clients devrait être responsable de leur propre action.
·Toute application au delà de ceux décrits en ce manuel.
·En changent en l'équipement présomptueux tout seul. ·N'importe quelle opération ou représentation contraire à l'instruction de sécurité et le règlement et/ou en emploient non suivant les conditions du manuel. ·Tout entretien à la machine globale et à chaque composant contre les conditions.


II. Paramètres d'optimisation du traitement principaux de HYDX-5C
Les chiffres dans ces tables ont été calculés, basé sur des expériences sur le terrain, et peuvent être raisonnablement prévus. La capacité réelle de perçage dépendra des outils et des états de dans-prise, des techniques de forage et équipement utilisés.



Moteur diesel

Modèle

Cummins 6CTA8.3-C195 (turbo et charge refroidis à l'eau)

Déplacement

8.3L (2,19 gallons des USA)



Puissance

145kW (195HP)



T/MN évalué (prémonter)

2200rpm



Bq

1500 m (4920 pieds)

Capacité de perçage

Nq

1300 m (4264 pieds)

QG

1000 m (3280 pieds)



PQ

680 m (2230 pieds)

Tête de foret

Moteur de rotation

Doubles moteurs hydrauliques – variables et fabricant réversible : SAUER-DANFOSS

T/MN

Changement 0-1145 t/mn de Stepless de deux décalages

Rapports

ęr 2.716:1 de 8.776:1 2ème

Ouvreur principal

de côté glissement de la manière avec la commande hydraulique

Mandrin hydraulique (PQ)

Hydrauliquement ouvert, ressort de disque maintenant, type normalement fermé capacité de participation axiale de 222 400 N





Max. Torque

4650 N·m (3427 livres-force·pi)

Tenez le diamètre

121 millimètres (4,76 pouces)

Capacité de Max. Lifting d'axe

kN 150 (33720 livres-force)

Max. Feeding Power

kN 75 (16860 livres-force)

Paquet primaire de pompe

Pompe triple volumétrique axiale pour l'entraînement de la rotation de tête de foret, de la grue principale, de la pompe de boue et de la ligne treuil.

Fabricant : DANFOSS ęr

Pompe : 150LPM à 28.5MPa 2ème

Pompe : 120LPM à 25MPa 3ème

Pompe :  102 LPM à 25MPa

Réservoir hydraulique

Capacité

420 L (111 gallons des USA)



Levant la vitesse (fil simple)

38-70m/min (tambour nu)

Capacité de canalisation

Levant la force (fil simple)

77kN (17310 livres-force)

Grue

Diamètre de fil d'acier

18 millimètres (0,71 pouces)



Longueur de fil d'acier

50 m (164 pieds)



Levant la vitesse (fil simple)

164m/min (tambour nu)

Capacité de câble

Levant la force (fil simple)

kN 12 (2698 livres-force) (tambour nu)

Grue

Diamètre de fil d'acier

6 millimètres (0,24 pouces)



Longueur de fil d'acier

1500 m (4920 pieds)



Taille de mât

11 m (36 pieds)



Mât ajustant l'angle

0°-90°



Angle de perçage

45°-90°

Mât

Course de alimentation

3800 millimètre (150 pouces)

Course de patinage

1500 millimètres (59 pouces)



Traction d'alimentation

15000kg (33075 livres)



Poussée d'alimentation

7500kg (16538 livres)



Traction de Rod

3m ou 6m (9.84feet ou 19.68feet)

Pompe de boue

Type

Plongeur de Triplex de pompe à mouvement alternatif

Modèle

BW250

Course

100mm (3,9 pouces)

Volume de production

250, 145, 90, 52 24, 14 gallons des USA de l/min (66, 38,/minute)





Pression de décharge

2,5, 4,5, 6,0, MPA 6,0 (363, 653, 870, 870 livres par pouce carré)

Bride de pied

Fixage de la portée

55.5-117.5 millimètres (2.19-4.63 pouces) par le trou Ф154mm (6,06 pouces)



Poids

10000 kilogrammes (22050 livres)



Dimensions fonctionnantes (L ×H) de × W

5652×2130×10200mm (pouce 222.5×83.9×401.6)

Autre

Dimensions de transport (L ×H) de × W

5970×2130×2730mm (pouce 235×83.9×107.5)

Manière de transport

Type de pneu
