Détails sur le produit:
|
Type: | Pleine plate-forme de forage extérieure hydraulique de noyau | Modèle: | Cr12 |
---|---|---|---|
Moteur: | CumminsQSB5.9-C210 154KW | Capacité de perçage: | QG 720M PQ 470M de BQ 1350M NQ 1050M |
Dimensions de transport: | 5980×2240×2480mm | Poids: | 10200 KILOGRAMMES |
Surligner: | plate-forme de forage de l'exploration 154kw,plate-forme de forage d'exploration de cummins,installation de perceuse d'exploration de cummins |

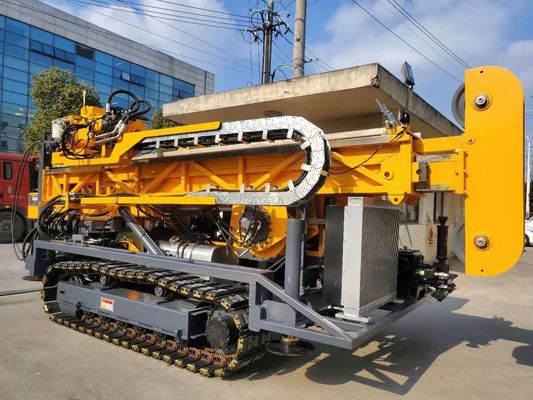

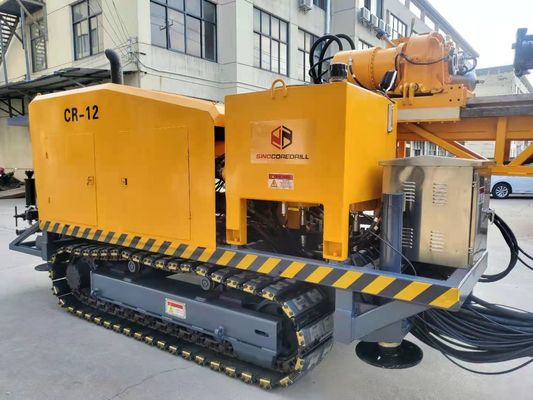

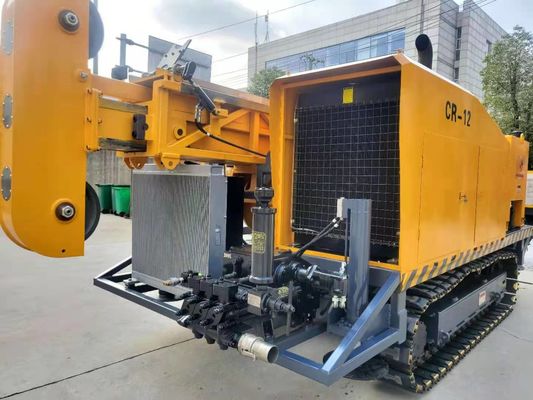

PLEINE PLATE-FORME DE FORAGE HYDRAULIQUE D'EXPLORATION DE FOREUSE DU NOYAU CR-12 154KW
La pleine foreuse hydraulique du noyau CR-12 est un nouveau type de pleine foreuse hydraulique de noyau conçue et construite par le groupe de Sinocoredrill qui a basé sur la recherche et développement indépendante de la technologie de pointe du même type foreuse ici et ailleurs.
L'installation a la disposition raisonnable, la structure compacte, la représentation supérieure, l'opération simple et l'entretien commode. C'est le matériel de forage de dénoyautage idéal.
1. Caractéristiques de machine :
La machine adopte la pleines commande et promenades hydrauliques sur la voie en acier. La tête de puissance est conduite par la pompe à débit variable et le moteur variable, et les machines ont le règlement stepless de la vitesse quatre, avec la structure avancée et simple. Le cylindre est directement introduit dans le système, le mouvement est stable et fiable ; Le mât peut ajuster l'angle s'ouvrant de l'ordre de 0° | 90°. Le centre de la gravité de la machine entière est bas et la stabilité est bonne. Fournissez aux opérateurs le bon champ visuel et l'environnement de travail spacieux et confortable ; la forme globale est belle, et reflète le concept de construction à la portée de l'usager.
1) Représentation fiable
Les accessoires principaux sont achetés internationalement. Tous le moteur diesel, la pompe hydraulique, la valve principale, le moteur, de voyage le réducteur et les accessoires hydrauliques principaux sont choisis parmi des marques bien connues ici et ailleurs.
2) Haut efficace
Grand couple, configuration de puissance élevée, conception structurelle raisonnable, mode d'opération avancé et longue garniture de forage de 6m assurer la construction efficace de la perceuse.
3) Protection de l'environnement
L'émission de moteur diesel est le moteur diesel de la troisième injection électronique nationale, émission peu polluante, conception professionnelle de réduction du bruit, de sorte que les PLATES-FORMES DE FORAGE puissent convenir à la construction urbaine.
4) Économie d'énergie
L'installation emploie la technologie sensible de contrôle de charge avancée pour ramener la puissance et la chaleur de système à un minimum.
2. Champ d'application
La foreuse CR-12 est principalement utilisée pour le perçage incliné et droit de trou, qui convient à la géologie, à la métallurgie, au charbon, à l'industrie nucléaire, à l'hydrologie et à d'autres industries. C'est un matériel de forage de noyau principalement pour le diamant et le perçage dur d'alliage.
L'entretien raisonnable d'utiliser-et correct peut donner le plein jeu à la meilleure représentation de la machine, peut améliorer l'efficacité de travail, et prolonge la durée de vie de la machine. Par conséquent, nous espérons que la majorité d'utilisateurs pourra opérer et maintenir dans l'accord strict avec les conditions de ce manuel.
Moteur diesel | Modèle | Cummins QSB5.9-C210-30 (étape IIIA d'UE) |
Déplacement | 5.9L | |
Puissance | 154kW (205HP) | |
T/MN évalué (prémonter) | 2000rpm | |
Capacité de forage | Bq | 1350 m |
Nq | 1050 m | |
QG | 720 m | |
PQ | 470 m | |
Tête de perceuse | Moteur de rotation |
Moteur hydraulique à deux vitesses Producteur : Rexroth de l'Allemagne |
T/MN | Trois décalages font un pas moins de changement 0-1250 t/mn | |
Rapports |
1er 8.276:1 2ème 4.164:1 3nd 1:1 |
|
Ouvreur principal | de côté glissement de la manière avec la commande hydraulique | |
Mandrin hydraulique (PQ) |
Hydrauliquement ouvert, ressort de disque maintenant, normalement C a fermé le type Capacité se tenante axiale de 228000 N |
|
Max. Torque | 4750 N·m | |
Diamètre de prise | 121 millimètres | |
Capacité de Max. Lifting d'axe | kN 220 | |
Max. Feeding Power | kN 110 | |
Pompe primaire
|
Pompe hydraulique : Pompe triple volumétrique axiale pour l'entraînement du rotateur, pompe de boue de treuil et crics de mise à niveau. Avec la charge sentant le système. |
Producteur : Danfoss du Danemark 1ère pompe : 260LPM à 31.5MPa 2ème pompe : 130LPM à 28MPa 3ème pompe : 130 LPM à 28MPa |
Réservoir hydraulique | Capacité | 420 L (111 gallons des USA) |
Capacité de grue principale | Levant la vitesse (fil simple) | 0-80m/min (tambour nu) |
Levant la force (fil simple) | 80Kn (8T) ---Mise à jour à 100Kn (10T) | |
Diamètre de fil d'acier | 22 millimètres (0,86 pouces) | |
Longueur de fil d'acier | 45 m | |
Capacité de grue de câble | Levant la force (fil simple) | kN 15 (3372 livres-force) (tambour nu) |
Diamètre de fil d'acier | 6 millimètres (0,24 pouces) | |
Longueur de fil d'acier | 1600 m | |
Mât | Taille de mât | 9,5 m |
Mât ajustant l'angle | 0°-90° | |
Angle de forage |
45º horizontal à 90ºvertical vers le bas
|
|
Course de alimentation | 3650 millimètres | |
Course de patinage | 1500 millimètres | |
Traction d'alimentation | 18000kg | |
Poussée d'alimentation | 7500kg | |
Rod Pull | 3m ou 6m (9.84feet ou 19.68feet) | |
Pompe de boue | Type | Plongeur de Triplex de pompe à mouvement alternatif |
Modèle | BW250 | |
Course | 110mm (4,3 pouces) | |
Volume de sortie | 250 180 122 l/min | |
Pression de décharge | 5,0, 6,0, MPA 8,0 | |
Bride de pied | Fixage de la portée |
55.5-118 millimètres par le trou Ф165mm |
D'autres | Poids | 10200 kilogrammes |
Dimensions de transport (L ×H) de × W | 5980×2240×2480mm | |
Manière de transport | Chenille en acier |
