Détails sur le produit:
|
| Type: | Ventilateur rotatoire | Taille: | HC-25S /HC-251S /HC-30S /HC-301S… etc. |
|---|---|---|---|
| Fréquence: | 50Hz | application: | Aération, hôpitaux et laboratoires SewageMixing et aération de traitement de l'eau |
| Gamme de pression atmosphérique de ventilateur rotatoire: | 0.1-0.5 kgf/cm2 | Nom: | Bas ventilateurs rotatoires de Hc 251s de série de Hc de consommation d'énergie à faible bruit |
| Surligner: | ventilateurs rotatoires du hc 251s,ventilateur rotatoire de lobe du hc 30s,ventilateurs 50hz rotatoires |
||

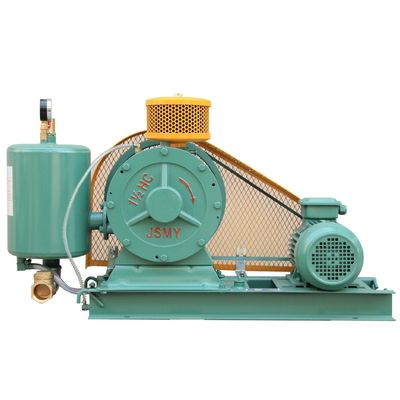

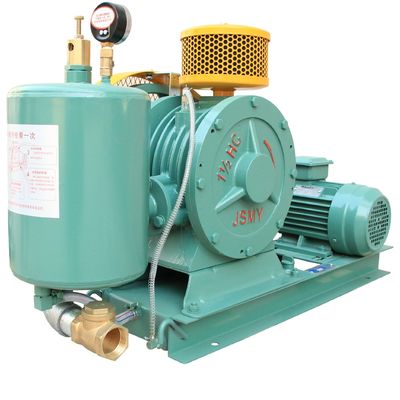

Ventilateur rotatoire à faible bruit d'installation basse d'énergie de série facile de la consommation HC
Structure de ventilateur de série de HC et principe de fonctionnement rotatoires
Gamme de pression atmosphérique de ventilateur rotatoire : 0.1-0.5 kgf/cm2
Le ventilateur rotatoire a une structure exquise et se compose principalement de six parts : moteur, filtre à air, moteur principal de ventilateur, chambre à air, base (et réservoir de stockage de pétrole), bec d'égoutture d'huile
Le ventilateur fonctionne sur le rotor excentrique compensé dans le cylindre, il apporte la modification de volume entre les lobes dans la fente de rotor pour sucer dedans, la compresse, et l'air de décharge
Lors du fonctionnement, la différence de pression du ventilateur est employée pour envoyer automatiquement l'huile de graissage au bec d'égouttement, égouttement dans le cylindre pour réduire le frottement et le bruit, et en même temps pour réduire le retour d'air dans le cylindre
La structure et la course de ventilateur rotatoire
Les caractéristiques :
. Consommation d'énergie à faible bruit et basse, opération stable, installation facile
. Résistance aux changements de charge, circulation d'air stable, avec la chambre à air pour la libération douce d'air
. Excellents matériaux, structure exquise et représentation exceptionnelle
Applications :
Caractéristiques :
| Épuisez le diamètre gauche | | | Vitesse | CIRCULATION D'AIR | Poulie de ceinture de V | Ceinture de V | Réservoir de stockage de pétrole | Poids | |||||||
| T/MN | 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/ | 0.5kgf/cm2 | ventilateur | moteur | Poids net | Poids brut | |||||||
| HC-25S | 3/4" (20) | 0.37KW | 50HZ | 430 | 0,278 | 0,265 | 0,250 | 0,237 | 0,225 | 8" | 3" | A-889 | 1.2L (0.9L) | 40KG | 45KG | |
| HC-251S | 3/4" (20) | 0.55KW | 50HZ | 450 | 0,32 | 0,31 | 0,3 | 0,29 | 0,29 | 8" | 21/2" | A-1016 | 1.5L (1.1L) | 44KG | 51KG | |
| HC-30S | 1" (25) | 0.55KW | 50HZ | 430 | 0,36 | 0,35 | 0,34 | 0,33 | 0,32 | 10" | 3" | A-1118 | 1.5L (1.1L) | 50KG | 57KG | |
| HC-301S | 1" (25) | 0.75KW | 50HZ | 520 | 0,43 | 0,425 | 0,42 | 0,41 | 0,4 | 10" | 31/2" | A-1143 | 1.5L (1.1L) | 50KG | 57KG | |
| HC-40S | 11/4 » (23) | 0.75KW | 50HZ | 500 | 0,68 | 0,67 | 0,66 | 0,65 | 0,62 | 12" | 4" | A-1321 | 2.5L (1.7L) | 80KG | 88KG | |
| HC-401S | 11/4 » (32) | 1.5KW | 50HZ | 580 | 0,84 | 0,82 | 0,8 | 0,74 | 0,7 | 12" | 41/2" | A-1321 | 2.5L (1.7L) | 85KG | 93KG | |
| HC-50S | 11/2 » (40) | 1.5KW | 50HZ | 430 | 1,2 | 1,15 | 1,1 | 1,08 | 1,05 | 14" | 4" | A-1600 | 3.5L (2.3L) | 120KG | 130KG | |
| HC-501S | 11/2 » (40) | 2.2KW | 50HZ | 500 | 1,5 | 1,47 | 1,45 | 1,41 | 1,4 | 14" | 41/2" | A-1600 | 3.5L (2.3L) | 125KG | 135KG | |
| HC-60S | 2" (50) | 2.2KW | 50HZ | 450 | 2 | 1,95 | 1,9 | 1,8 | 1,75 | 16" | 5" | B-1880 | 5.5L (3.8L) | 190KG | 223KG | |
| HC-601S | 2" (50) | 4KW | 50HZ | 540 | 2,5 | 2,45 | 2,4 | 2,3 | 2,25 | 16" | 6" | B-1880 | 5.5L (3.8L) | 200KG | 233KG | |
| HC-80S | 21/2" (65) | 4KW | 50HZ | 430 | 2,95 | 2,8 | 2,75 | 2,65 | 2,6 | 18" | 51/2" | B-2108 | 8L (6L) | 250KG | 268KG | |
| HC-801S | 21/2" (65) | 5.5KW | 50HZ | 500 | 3,65 | 3,6 | 3,5 | 3,4 | 3,3 | 18" | 6" | B-2134 | 8L (6L) | 275KG | 293KG | |
| HC-100S | 3" (80) | 5.5KW | 50HZ | 390 | 4,5 | 4,45 | 4,4 | 4,3 | 4,2 | 20" | 51/2" | B-2362 | 20L (16L) | 375KG | 395KG | |
| HC-1001S | 3" (80) | 7.5KW | 50HZ | 420 | 5,6 | 5,5 | 5,4 | 5,3 | 5,2 | 20" | 6" | B-2362 | 20L (16L) | 390KG | 410KG | |
Dessins et installation de ventilateur rotatoire
Unité : millimètre
Unité : millimètre
| Modèle | B | C | D | E | F | G | H | Je | J | K | L | M | N | O | Taille de P | |
| HC-25S | 615 | 240 | 360 | 131 | 170 | 440 | 240 | 45 | 380 | 30 | 215 | 88 | 85 | 172 | / | 3/4" |
| HC-251S | 710 | 255 | 445 | 145 | 200 | 510 | 170 | 80 | 410 | 50 | 130 | 120 | 30 | 65 | 115 | 3/4" |
| HC-30S | 690 | 255 | 450 | 145 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1" |
| HC-301S | 730 | 255 | 450 | 150 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1" |
| HC-40S | 795 | 305 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4" |
| HC-401S | 800 | 310 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4" |
| HC-50S | 1010 | 345 | 600 | 213 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2 » |
| HC-501S | 1010 | 350 | 600 | 218 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2 » |
| HC-60S | 1180 | 385 | 730 | 230 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2" |
| HC-601S | 1180 | 390 | 730 | 235 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2" |
| HC-80S | 1325 | 440 | 870 | 260 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2 » |
| HC-801S | 1325 | 445 | 870 | 265 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2 » |
| HC-100S | 1520 | 555 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3" |
| HC-1001S | 1520 | 560 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3" |
