Détails sur le produit:
|
Type: | Jet Groutingg de plate-forme de forage d'ancre | modèle: | 135D |
---|---|---|---|
Diamètre de trou: | 150~250 millimètres | Profondeur de trou: | 140~100m |
Diamètre de Rod: | 73 /89/102/114 MILLIMÈTRE | Angle de trou: | 0~90° |
Poids: | 6000Kg | Taille: | 5400X2100x 2000mm |
Surligner: | Installation de foret hydraulique,Les appareils de forage Core |

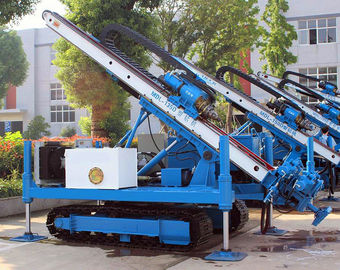

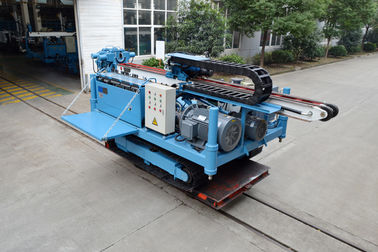

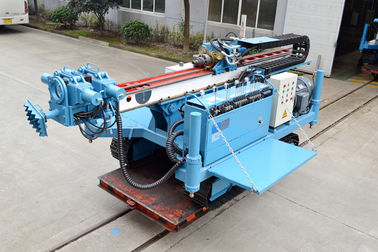

plate-forme de forage profonde d'ancre de mine de base de chenille hydraulique de 0~ 90°
La plate-forme de forage d'ancre est une plate-forme de forage d'efficacité de hihg principalement pour ancrer, jet grounting et asséchant, cette plate-forme de forage de série est entièrement accord actionné hydraulique de perceuse avec les conditions du souterrain, du gratte-ciel, de l'aéroport et de l'autre puits profond de base.
Caractéristiques principales :
1. Approprié à la construction de processus suivante.
1,1 l'ancrage convient au forage, au forage et au forage de la garniture de forage.
le jet de 1,2 remous peut convenir au poids, au double, au jet de remous de triple, etc. simples, avec différents modules pour le poids, le double, le remous de triple, le jet et le jet simples.
2, couple et vitesse de rotation peuvent être selon la nécessité réelle de continuer la disposition raisonnable, le programme anticipé est de 3,4 mètres, 3 mètres de garniture de forage, enfermant peuvent être perçage composé, peuvent selon le gyrator correspondant de couple de configuration différente de formation, améliorer l'adaptabilité de l'installation.
3. Équipé du châssis de chenille, la plate-forme de haute, le cylindre d'huile de jambe de grand diamètre, le cadre de glissière de 0,9 mètres et l'orifice tournants soutiennent le dispositif, qui fait la plate-forme de forage décaler et plaçant extrêmement commode, et le perçage est stable et fiable.
4. Équipé de maintenir le dispositif d'accrochage pour faire le chargement et de décharger la garniture de forage et enfermer l'intensité de travail basse efficacité et rendement élevé.
5. Outils de perçage correspondants développés, qui peuvent rencontrer le procédé de construction :
la trois-aile 5,1 a mordu le perçage, les scories de boue, appropriés au perçage ultra-rapide dans la couche de sol et la couche de sable.
perçage de marteau de perceuse pneumatique 5,2, scories de décharge d'air. Approprié à la construction des strates de roche et des couches cassées.
5,3 trouent le perçage hydraulique inférieur de marteau, décharge de boue. Il convient à la construction du contenu d'eau lourde tel qu'écraser la couche et la couche d'oeufs de sable.
forage 5,4 enfermant.
garniture du forage 5,5 et perçage composé enfermant.
Portée d'application :
Pile micro-remplissante de précipitation de mine de base, construction (bonne) géothermique de trou, enquête, contact statique (contact statique de 5T), contact dynamique, etc.
Modèle | 135D | 150D | 200D |
Diamètre de trou (millimètre) | Φ150~Φ250 | Φ150~Φ250 | Φ150~Φ250 |
Profondeur de trou (m) | 100-140 | 130-170 | 180-220 |
Diamètre de Rod (millimètre) | Φ73 ou Φ89 | Φ73or Φ89 | Φ73or Φ89 |
Angle de perceuse (°) | 0-90 | 0-90 | 0-90 |
Vitesse rotatoire (r/min) | 10/20/25/40/50/ 60/70/100/120/140 |
10/20/30/35/40/60/ 65/70/85/130/170 |
40/45/80/85/ 90/170 |
Couple rotatoire (N.m) | 6800 | 7500 | 10000 |
Course (millimètre) | 3400 | 3400 | 3400 |
Course d'alimentation (millimètre) | 65 | 70 | 78 |
Vitesse de levage (m/min) | 0~1.4,/7/18/26 | 0~5,/7/23/30 | 0~1.4 /16/18 réglables |
Pression (KN) | 33 | 36 | 40 |
Vitesse de pression (m/min) | 0~2.8,/14/36/80 | 0~10,/14/46/59 | 0~2.8 /32/35 réglables |
Puissance d'entrée (kilowatt) | 55+18.5+2.2 | 55+18.5 | 55+30+2.2 |
Poids (kilogramme) | 6000 | 6000 | 9200 |
Demenssion de transport (L×W×H millimètre) | 5400×2100×2000 | 5400×2100×2000 | 6350×2100×2250 |
