Rotatoire-perçage supérieur d'installation d'entraînement avec la plate-forme de forage universelle de CBM de circulation inverse

description de
Nom de produit: Plate-forme de forage de CBM Type: Plate-forme de forage rotatoire
Type de puissance: Diesel Applications: pétrole et gaz, géothermie, explotation et exploitation
Modèle: TDR -50 Système: Hydraulique
Surligner:

appareils de forage hydraulique

,

installations de forage rotatif

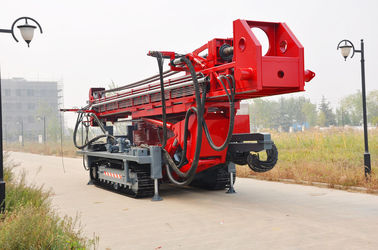

Rotatoire-perçage avec la plate-forme de forage universelle de CBM de circulation inverse TDR -50



La plate-forme de forage universelle de TDR -50 permet à chaque utilisateur de forer avec les méthodes suivantes, avec des diamètres de forage du ″ 3,5 au ″ 47 et des profondeurs de forage jusqu'à 1 200m.

●Rotatoire-perçage avec la circulation directe

●Rotatoire-perçage avec la circulation inverse

●Perçage de noyau de percussion (dénoyautage de RAM)

●Perçage de noyau de câble

●Perçage de marteau de Vers le bas-Le-trou

●Perçage de chute libre

●Perçage de déviation de direction

L'installation de servies de TDR peut être utilisation pour l'huile peu profonde et le gaz, le captage du grisou de couche de charbon, la géothermie, l'explotation à moi et l'application bonne d'eau profonde de grand diamètre, peuvent également être utilisation pour les émissions de gaz du charbonnage et vers le bas le trou de la délivrance.





Pleine installation de perceuse supérieure multifonctionnelle hydraulique d'entraînement TDR-50



Spécifications détaillées



1. unissez le moteur

Moteur diesel, 6 cylindres, en ligne, 2 valves, turbo intercooled ; Culasses distinctes, bloc de cadre ; Utilisant la technologie à haute pression mécanique d'injection pour l'installation carburant.

Le vilebrequin du moteur diesel fournit la puissance pour la pompe hydraulique par le coupleur flexible (fait par KTR en Allemagne).

Modèle    Moteur diesel WD10G330E211

Puissance    330 HP (243 kilowatts) @ 2200 t/mn

Max.torque   Nm@ 1250 1500 t/mn

Déplacement   9,726 L

Min Fuel Consumption   210g/kw h



2. circuit hydraulique

Quatre pompes hydrauliques, trois pompes à piston volumétriques et un déplacement fixe

pompes hydrauliques, toutes ensemble fournir la puissance pour l'installation. Le circuit hydraulique est un circuit ouvert avec l'unité de filtrage proportionnelle de soupape de commande et complètement de circuit. L'élément filtrant peut être remplacé.

La dissipation thermique d'hydraulique est du refroidissement à air forcé. La pompe à piston volumétrique et la soupape de commande proportionnelle du système tournant et de alimentation sont conçu sensible à la charge,

ce qui commande l'écoulement de la pompe au besoin. Toutes les branches hydrauliques sont protégées par la soupape de trop-plein.



3. tangons et inclinaison de mât

Le tangon est fait par le tuyau d'acier carré lourd, avant et des cylindres arrière sont reliés au support de perceuse. Là ferment à clef des dispositifs au chargement et à la position de voyage.  Chaque tangon a pu placer tout seul.

Le cylindre du mât a l'extrémité de tampon, qui pourrait réduire le choc quand elle va en haut et en bas, et la rend plus stable. La soupape de commande a pu changer la vitesse comme nécessaire.



4. panneau de commande

le panneau d'Arc-oscillation situé au côté gauche, et lui peuvent se rétracter sous le mât en transportant.

Le panneau de commande consiste toute la position d'appareil et de foreuse. Le panneau de tiret consiste : eau-thermomètre, tachymètre, manomètre d'huile, indicateur de pression de système tournant, pression

mesure de système de alimentation, indicateur de pression du système de perçage, pression du perçage, pression

de la pompe auxiliaire etc.



5. télescoper le mât

Télescoper le mât fournit beaucoup plus de course et de taille pour la tête de perceuse, et

raccourcit la longueur de la machine principale dans le transport. Le cylindre coulissant aide le mât

avec la course jusqu'à 3,65 m, et font entreprise TI entrer en contact avec la terre, en conséquence,

réduit au minimum la force du support de perceuse.

Entièrement augmenté : 62 pieds (m) 18,9

Entièrement rétracté : 39,4 pieds (12 m)



6. système de alimentation

La tête supérieure d'entraînement est conduite par le cylindre hydraulique et la chaîne. Quand elle se lève, l'extrémité supérieure de

le mât pourrait prolongé au rapport du 1:2, la longueur maximum de l'unité principale est environ 46 pieds (14.02m)

La capacité de retirent la force           110 230 livres-force   (50 000Kg)

La capacité de abaissent la force          26 455 livres-force (12 000Kg)

Vitesse de Max. Pull                    80m/min

Course de glissement de mât                          3.65m



7. système de sûreté

Le circuit hydraulique du mât est équipé de la valve hydraulique de sécurité, quand quelque chose va mal

avec le circuit hydraulique et tournez l'unité fore vers le bas hors du contrôle, la sécurité hydraulique

la valve fermera à clef l'unité principale, l'arrête ainsi du perçage vers le bas et évite un accident.



8. valve de Lent-alimentation de perceuse-

L'opérateur pourrait commander la pression exactement par la perceuse- lentement de alimentation.



9.  Tête supérieure d'entraînement

Costumes supérieurs de tête d'entraînement pour le trépan tricône, le marteau de DTH, le peu d'aneth de PDC et le trépan à diamants qui se réunit

une demande spéciale de tournent la vitesse et le couple pendant le travail. La boîte de vitesse de 4 décalages utilisant le pignon droit

commande, lubrification de bain d'huile. Le moteur et la boîte de vitesse hydrauliques ont pu prévoir beaucoup de grande vitesse

et couple à ajuster.

L'angle de tournent l'unité pourrait être ajusté comme nécessaire, des gammes de 0º (la verticale)--90º.

Diamètre interne d'axe de noyau de robinet :       76,2 millimètres







11.           Clé de puissance

Les pinces sont conçues et fabriquées selon la norme SY/T5074 et l'API Spec 7K » spécifications pour l'équipement de forage et bien de service ».

La taille a sonné                       accouplement de ″ de 3 1/2 - corps de 8 ″

Max.Torque                    100 000 nanomètre

Vitesse de rotation               2,7 – 40 T/MN



12.          Support : Chenille, train d'atterrissage d'excavatrice

La vitesse de Max.Moving est 3 km/h.



13.           Jib Boom

Commande et contrôle hydrauliques, appui 180º rotatoire. Capacité de charge 7 605 livres-force (3 450 kilogrammes).



14.          Sous-marin de flottement

Le sous-marin de flottement permet au joint pour se déplacer à la gamme du ″ 3 (76,2 millimètres).



15.           Treuil

Le treuil conduit par le moteur hydraulique placé derrière le mât, en utilisant pour les outils de perçage de levage, tels que des tiges, tuyau d'enveloppe, peu de perceuse, et collier de perceuse, fonctionnement etc. de treuil est indépendant de l'autre fonction de forage.

Capacité de corde de treuil          50 m

Roue vide tirant la force      3450 kilogrammes

Vitesse vide de roue                  60 m/min

câble en acier                                 13 millimètres, 35 m



16.           Ligne treuil

L'installation également est équipée de la ligne treuil, utilisant pour le perçage de noyau et tout autre champ de forage.

Capacité de levage maximum : 1,5 tonnes. (Tambour nu)

Diamètre de fil d'acier :           6mm

Capacité de corde :           1500m

La vitesse de levage de fil simple est 0-280m/min, elle est réglable stepless et utilisé pour l'ascenseur et monte détecter des dispositifs.



17.            Pompe de mousse

La pompe de mousse est conduite par la pompe à piston hydraulique, horizontale, triple, à simple effet de réciproque.

Déplacement maximum     75 l/min

Pression maximum              MPA 6



18.          Graisseur d'outil

Graisseur d'outil lubrifiant l'outil de perceuse pour le marteau de DTH.

Écoulement d'huile de graissage : 0-12 l/h



stockage : 8 L



19.           Système électrique

Générateur et pâte lisse conduits par le moteur diesel totalement pour fournir le courant continu 24V. Tous les câbles sont protégés par la ligne de joint. En outre, tous les circuits sont équipés de mis en court-circuit.

Générateur                      24 C.C DE V

Batterie                          2 parallèles de batteries liés à 12 V

Lampe principale                    projecteur de 4 halogènes
