Détails sur le produit:
|
| Nom du produit: | Outils de perçage de HDD | Type: | Tige de foret de HDD |
|---|---|---|---|
| Matériau: | BAOSTEEL | Utilisation: | garniture de forage pour la machine horizontale de forage dirigé |
| Grade: | R780, G105 et S135 | Caractéristiques: | force résistante à l'usure/haut de fatigue |
| Surligner: | Horizontale des outils de forage directionnel,No-Dig outils |
||

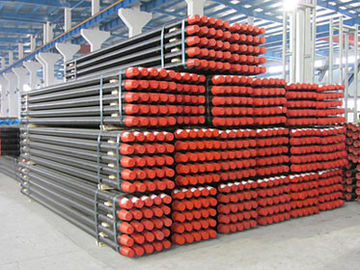

Outils de perçage de HDD - le foret Rod de HDD/tuyau a forgé la catégorie R780, G105 et S135
La tige de foret de HDD/tuyau a forgé l'une seule pièce
Une telle structure est conçue pour réduire la résistance des visages d'un ce foret pendant le procédé de construction.
Utilisation : garniture de forage pour la machine horizontale de forage dirigé.
Matériel : Baosteel (le meilleur fournisseur de tubes et tuyaux sans soudure, en acier de la Chine)
Catégorie : R780, G105 et S135.
Fil : Vermeer, sorcière de fossé, cas, foreuse américaine et tout autre HDD chinois fabrique. Comme Drillto, DW/TXS, Goodeng, Hanlyma, XCMG et ainsi de suite.
Avantage :
A : Ablity
À partir de 2009, nous fournissons le service d'OEM pour Vermeer Chine, maintenant nous avons également la coopération avec l'agent de l'Asie de sorcière de fossé. Nous avons également des relations avec des beaucoup la Chine HDD que principal fabrique.
B : Qualité
1, le seul en Chine qui font le traitement thermique pour le corps entier de la tige de foret. Notre ligne spéciale de traitement thermique de conception est fortement évaluée par Vermeer en Chine.
2, excellente technologie de pièce forgéee en Chine.
3, adoptant la double épaule pour améliorer la propriété mécanique.
Paramètres techniques :
| Catégorie | Limite conventionnelle d'élasticité | Résistance à la traction | Taux d'extension | Puissance Akv J d'impact | ||||
| Minute | Maximum | Minute | Minute | 10×10 | ||||
| Livre par pouce carré | MPA | Livre par pouce carré | MPA | Livre par pouce carré | MPA | % | (- 20°C) | |
| G105 | 105.000 | 724 | 135.000 | 931 | 115.000 | 793 | 15 | ≥68 |
| S135 | 135.000 | 931 | 165.000 | 1138 | 145.000 | 1000 | 13 | ≥54 |
| Spécifications de la garniture de forage forgée pour la machine du cas HDD |
| Modèle de l'installation | connexion | Dimension de la garniture de forage | Gâchage et extinction | Rayon de cintrage minimum | Couple maximum | ||||
| OD du tube | Épaisseur de paroi | OD des joints | Longueur de fonctionnement | Poids | |||||
| (millimètre) | (millimètre) | (millimètre) | (m) | (kilogramme) | Catégorie | (m) | Nanomètre | ||
| Affaire 6030 | Cas | 60,3 | 7,5 | 66,7 | 3,048 | 35 | S135 | 33 | 6300 |
| Spécifications de la garniture de forage forgée pour la machine chinoise de la marque HDD |
| Taille | Connexion | Dimension de la garniture de forage | Gâchage et extinction | Rayon de cintrage minimum | Couple maximum | ||||
| OD du tube | Épaisseur de paroi | OD des joints /upset | Longueur de fonctionnement | Poids | |||||
| (millimètre) | (millimètre) | (millimètre) | (millimètre) | (kilogramme) | Catégorie | (m) | Nanomètre | ||
| 50x2000mm | DH50 | 50 | 6,5 | 57 | 2000 | 20 | S135 | 29 | 3000 |
| 60X3000mm | DH60-1 | 60 | 6,5 | 66,7 | 3000 | 35 | S135 | 33 | 6300 |
| 60X3000mm | DH60-1 | 60 | 6,5 | 70 | 3000 | 35 | S135 | 33 | 6300 |
| 73X3000mm | NC23 (DH23) | 73 | 7,5 | 80 | 3000 | 45 | S135 | 45 | 13000 |
| 73x3000mm | NC26 (2 3/8IF) | 73 | 10 | 87 | 3000 | 55 | S135 | 51 | 16000 |
| 83X3000mm | D80 Firestick1 | 83 | 9 | 92 | 3000 | 58 | S135 | 65 | 18000 |
| 83x4500mm | D80 Firestick1 | 83 | 9 | 92 | 4500 | 84 | S135 | 65 | 18000 |
| 89X4500mm | NC31 (2 7/8IF) | 89 | 10 | 104,8 | 4500 | 100 | S135 | 72 |
24000 |
| Spécifications de la garniture de forage forgée pour la machine de Vermeer HDD |
| Modèle de l'installation | Connexion | Dimension de la garniture de forage | Gâchage et extinction | Rayon de cintrage minimum | Couple maximum | ||||
| OD du tube | Épaisseur de paroi | OD des joints /upset | Longueur de fonctionnement | Poids | |||||
| (millimètre) | (millimètre) | (millimètre) | (millimètre) | (kilogramme) | Catégorie | (m) | Nanomètre | ||
| D7×11, D9X13 | Firestick 1 | 42 | 6,5 | 48 | 1829 | 12 | S135 | 29 | 2000 |
| D10X14, D10X15 | Firestick 1 | 42 | 6,5 | 48 | 3048 | 20 | S135 | 29 | 2000 |
| D16×20, D18×22 | Firestick 1 | 48 | 6,5 | 54 | 3048 | 23,5 | S135 | 30 | 3000 |
| D24X26 | Firestick 1 | 54 | 7 | 57 | 3048 | 25 | S135 | 31 | 4000 |
| D24×40 | Firestick 1 | 60,3 | 7,5 | 66,7 | 3048 | 35 | S135 | 33 | 6300 |
| D40X40 | Firestick 1 | 60,3 | 7,5 | 66,7 | 4572 | 50 | S135 | 33 | 6300 |
| D33×44, D36×50 | Firestick 1 ou 2 | 60,3 | 7,5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D33×44, D36×50 | Firestick 1 ou 2 | 60,3 | 7,5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | Firestick 1 | 60,3 | 7,5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D36×50 | Firestick 1 | 60,3 | 7,5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | Firestick 1 | 66,7 | 8 | 78 | 3048 | 40 | S135 | 40 | 9000 |
| D36×50 | Firestick 1 | 66,7 | 8 | 78 | 4572 | 55 | S135 | 40 | 9000 |
| D50×100/Uni60x70 | Firestick 1 | 73 | 10 | 83 | 3048 | 55 | S135 | 51 | 16000 |
| D50×100 | Firestick 1 | 73 | 10 | 83 | 4572 | 78 | S135 | 51 | 16000 |
| D50X100/D80×100 | Firestick 1 | 89 | 10 | 92 | 4572 | 96 | S135 | 72 | 18000 |
| D100×120 | Firestick 2 | 89 | 10 | 104 | 6096 | 130 | S135 | 72 | 24000 |
| D100×120 | Firestick 1 | 89 | 11,5 | 111,5 | 6096 | 150 | S135 | 80 | 27000 |
| Spécifications de la garniture de forage forgée pour la machine de la sorcière HDD de fossé |
| Modèle de l'installation | Connexion | Dimension de la garniture de forage | Gâchage et extinction | Rayon de cintrage minimum | Couple maximum | ||||
| OD du tube |
Épaisseur de paroi (millimètre) |
OD des joints /upset | Longueur de fonctionnement | Poids | |||||
| (millimètre) | (millimètre) | (millimètre) | (m) | (kilogramme) | Catégorie | (m) | Nanomètre | ||
| JT820/920 | DW | 42 | 6,5 | 50,8 | 2 | 13 | S135 | 26 | 2000 |
| JT920L | DW | 42 | 6,5 | 50,8 | 3 | 21 | S135 | 26 | 2000 |
| JT1720 /1720M1 | DW | 52 | 6,5 | 63 | 3 | 25 | S135 | 30 | 3200 |
| JT2020M1 | DW | 60 | 7,5 | 66,7 | 3 | 35 | S135 | 33 | 6300 |
| JT2720 | DW | 60 | 7,5 | 70 | 3 | 36 | S135 | 33 | 6772 |
| JT2720M1/3020M1 | DW | 68 | 8 | 76 | 3 | 40 | S135 | 33 | 7000 |
| JT4020 | DW | 73 | 10 | 82,5 | 4,5 | 51 | S135 | 51 | 16000 |
| JT4020M1 | DW | 83 | 9 | 89 | 4,5 | 84 | S135 | 65 | 18000 |
| JT7020 /8020 | DW | 89 | 10 | 101,6 | 4,5 | 100 | S135 | 72 | 24000 |
|
Remarque : nous fabriquons la tige de foret d'une seule pièce forgée compatible pour toute la machine de la sorcière HDD de fossé |
