Foreuse sur chenilles portative légère d'ingénierie d'installation de foret de noyau
Introduction

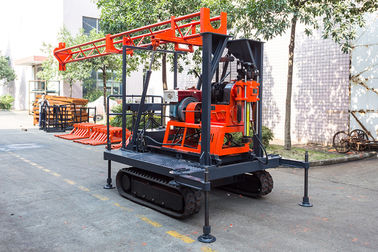

La plate-forme de forage d'ingénierie de la chenille XYL-200 est une foreuse géotechnique multifonctionnelle portative légère d'ingénierie, qui est développée sur la base du modèle GY-200-1A d'origine avec des configurations de chenille se déplaçant, construction hydraulique de tour ou se plier. Elle est principalement employée pour l'enquête géotechnique dans le domaine de la construction industrielle et civile des bâtiments, chemins de fer, ponts, hydroélectricité, et également pour le perçage de faible diamètre de miro-pile. La machine est extrêmement bonne avec les trous de perçage à haute densité dans un secteur.
Caractéristiques principales :
Données de base :
| 1, Perçage-capacité | |||||||
| Diamètre de forage (millimètre) | 300 | 76 | 46 | ||||
| Profondeur de perçage (m) | 60 | 225 | 290 | ||||
| Diamètre de Rod (millimètre) | 50 | 42 | |||||
| Chaîne d'angle vertical | 0°~360° | ||||||
| Distance à partir de trou | 270mm | ||||||
| 2, roue | |||||||
| Vitesse d'axe (r/min) | En avant | 900 475 388 205 157 68 | |||||
| Inverse | 256 85 | ||||||
| Couple maximum | 2000N·m | ||||||
| Course d'axe | 400mm | ||||||
| Force de levage maximum de cylindre | 29KN | ||||||
| Force d'entraînement maximum de cylindre | 39KN | ||||||
| 3, grue | |||||||
| BobbinDiameter | φ135mm | ||||||
| Diamètre de corde | φ12.5mm | ||||||
| Capacité de corde | 30m | ||||||
| Capacité de levage (tuyau simple) | 30KN | ||||||
| Bobine linespeed (la deuxième couche) (m/s) | 0,27 0,64 0,83 1,58 1,64 | ||||||
| 4, pompe à huile | |||||||
| Type | Pompe à huile de roue de CBF-F420-ALPL | ||||||
| Déplacement | 20mL/r | ||||||
| Vitesse nominale normale | 2500r/min | ||||||
| Pression normale | 20MPa | ||||||
| Pression maximum | 25MPa | ||||||
| 5, puissance | TYPE | Puissance évaluée | Vitesse nominale | Poids | |||
| (1) moteur | Y160L-4 | 15KW | 1460r/min | 144kg | |||
| (2) Moteur diesel | ZS1110 | 14.7KW | 2200r/min | 180kg | |||
| tour 6.Drilling | |||||||
| Taille verticale | 7.2m | ||||||
| Levage de la taille | 6.8m | ||||||
| Poids | 320kg | ||||||
| 7, châssis | |||||||
| Type | LDZ3-1300 | ||||||
| Vitesse | 1.5km/h | ||||||
| Gradient permis | 20° | ||||||
| Charge utile autorisée | 3.2t | ||||||
| Pression de système | 16MPa | ||||||
| 8, dimensions | 3800×2170×3050mm | ||||||
| 9, poids | 2.2t | ||||||
