Détails sur le produit:
|
Type: | Pleine installation hydraulique de noyau du diamant HYDX-6 | Puissance: | 179KW |
---|---|---|---|
modèle: | Commins 6CTA8.3-C240 | Vitesse: | 2200 t/mn |
Bq: | 2000m | Nq: | 1800m |
QG: | 1300M | PQ: | 1000M |
Poids: | 14500kg | Dimessions: | 6250*2220*2500mm |
Surligner: | Installation de foret hydraulique,Les appareils de forage Core |

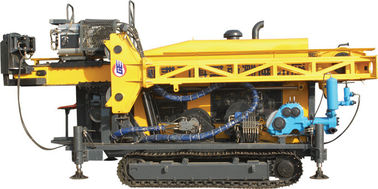

Installation hydraulique de noyau du diamant HYDX-6 du QG de Cummins 6CTA 1300m pleine (89mm)
I. General Introduction
C'est une plate-forme de forage complètement nouveau-dactylographiée développée sur la base des techniques avancées dans le monde. HYDX-6 est raisonnable dans la conception, excellent dans la représentation, facile pour l'opération et commode pour l'entretien.
L'installation hydraulique de noyau du diamant HYDX-6 peut être appliquée aux deux perçage oblique et vertical. En étant une installation équipée du diamant et le carbure alliez le perçage de peu, il peut être employé dans les domaines de la géologie, de la métallurgie, du charbonnage, de l'industrie d'arme nucléaire et de la mesure d'hydrologie. C'est une installation de perceuse exceptionnelle de la Chine pour le perçage de Bq, de nq, de QG, et de PQ.
Caractéristiques principales de l'installation :
L'installation hydraulique de noyau de diamant, équipée des voies, a un système hydraulique d'entraînement. Elle possède une brève mais avancée structure, avec sa tête de puissance conduite par un moteur variable et sa vitesse réglables pour 2 vitesses. Avec le cylindre d'huile fonctionnant avec une chaîne vitesse-variable, sa représentation est stable et fiable. Le mât est réglable dans la gamme de 0° à 90° pour assurer un angle approprié de trou-perçage. Le centre de poids spécifique faible de l'installation promet une opération régulière. Et cette installation hydraulique de noyau de diamant fournit aux opérateurs une circonstance fonctionnante commode et confortable avec une vue large. En bref, l'installation hydraulique de noyau de diamant a un beau contour et montre une idée à la portée de l'usager de conception.
(1) installation hydraulique de noyau de diamant de qualité fiable
Les pièces de canalisation et le matériel annexe, y compris le moteur, moteur diesel, pompe hydraulique, réducteur de vitesse et quelques accessoires principaux de valve et hydrauliques, sont tous les produits avec des marques bien connues.
(2) rendement élevé
Grand couple, force d'entraînement puissante, conception rationnelle et pratique, mode de contrôle avancé et une garantie longue d'un mètre de tige de perçage 6 (de 19,7 pieds) l'efficacité d'opération élevée de l'installation.
(3) protection de l'environnement
Le moteur diesel est professionnellement conçu pour réduire le bruit et toute autre contamination (le bruit ne peut pas être au-dessus de 72db), qui rend l'installation appropriée pour être utilisé dans les zones urbaines.
(4) installation hydraulique économiseuse d'énergie de noyau de diamant
La technique avancée du chargement-capteur-contrôle aide l'installation hydraulique de noyau de diamant pour ramener sa consommation de force d'entraînement et décharge de la chaleur à l'ampleur minimum.
HYDX-6 a un aspect externe exceptionnel, une structure compacte, une fonction fiable, et un système d'exploitation flexible. Tous ces facteurs ont fait à l'installation le meilleur choix parmi les mêmes produits sur domestique et à l'étranger des marchés.
II. paramètres d'optimisation du traitement principaux de HYDX-6
Les figures dans ces tables ont été calculées, basé sur des expériences sur le terrain, et peuvent être raisonnablement prévues. La capacité réelle de perçage dépendra des outils et des états de dans-prise, des techniques de forage et équipement utilisés.
Moteur diesel | Modèle | Cummins 6CTA (turbo et charge refroidis à l'eau) |
Déplacement | 8.3L (2,19 gallons des USA) | |
Puissance | 178kW (240HP) | |
T/MN évalué (prémonter) | 2200rpm | |
Capacité de perçage | Installation hydraulique de noyau de diamant de Bq | 2000 m (6560 pieds) |
Nq | 1600 m (5248 pieds) | |
QG | 1300 m (4264 pieds) | |
Installation hydraulique de noyau de diamant de PQ | 1000 m (3280 pieds) | |
Moteur de rotation | Fabricant variable et réversible de double moteur hydraulique - : SAUER-DANFOSS | |
T/MN | Changement 0-1100 t/mn de Stepless de deux décalages | |
Rapports d'installation hydraulique de noyau de diamant | 1er 2.716:1 de 8.776:1 2ème | |
Ouvreur principal | de côté glissement de la manière avec la commande hydraulique | |
Tête de perceuse | Mandrin hydraulique (PQ) | Hydrauliquement ouvert, ressort de disque maintenant, normalement type fermé capacité de C de participation axiale de 222 400 N |
Max. Torque | 6400 N·m (4717 livres-force·pi) | |
Tenez le diamètre | 121 millimètres (4,76 pouces) | |
Capacité de Max. Lifting d'axe | kN 220 (49456 livres-force) | |
Max. Feeding Power | kN 110 (24728 livres-force) | |
Pompe primaire | Pompe hydraulique : Pompe triple volumétrique axiale pour l'entraînement du rotateur, pompe de boue de treuil et crics de mise à niveau. Avec la charge sentant le système. | Fabricant : Pompe de DANFOSS 1er : 200LPM à la pompe 31.5MPa 2ème : 120LPM à la pompe 28MPa 3ème : 102 LPM à 16MPa |
Réservoir hydraulique | Capacité | 420 L (111 gallons des USA) |
Levant la vitesse (fil simple) | 38-70m/min (tambour nu) | |
Capacité de canalisation | Levant la force (fil simple) | 120kN (26976 livres-force) |
Grue | Diamètre de fil d'acier | 22 millimètres (0,86 pouces) |
Longueur de fil d'acier | 50 m (164 pieds) | |
Capacité de grue de câble | Levant la force (fil simple) | kN 15 (3372 livres-force) (tambour nu) |
Diamètre de fil d'acier | 6 millimètres (0,24 pouces) | |
Longueur de fil d'acier | 2000 m (6560 pieds) | |
Taille de mât | 11 m (36 pieds) | |
Mât ajustant l'angle | 0°-90° | |
Angle de perçage de l'installation hydraulique de noyau de diamant | 45º outre d'horizontal à 90ºvertical vers le bas | |
Mât | Course de alimentation | 3800 millimètre (150 pouces) |
Course de patinage | 1500 millimètres (59 pouces) | |
Traction d'alimentation | 22000kg (48510 livres) | |
Poussée d'alimentation | 11000kg (24255 livres) | |
Traction de Rod | 3m ou 6m (9.84feet ou 19.68feet) | |
Type | Plongeur de Triplex de pompe à mouvement alternatif | |
Modèle | BW320 | |
Pompe de boue | Course | 110mm (4,3 pouces) |
Volume de sortie | 320 230 165 118 44, 31 gallons des USA de l/min (84,5, 61,/minute) | |
Pression de décharge | 4,0, 5,0, 6,0, MPA 8,0 (580, 725, 870, 1160 livres par pouce carré) | |
Bride de pied | Fixage de la portée | 55.5-117.5 millimètres (2.19-4.63 pouces) par le trou Ф154mm (6,06 pouces) |
Poids | 14500 kilogrammes (31973 livres) | |
D'autres | Dimensions de transport (L ×H) de × W | 5900×2240×2500mm (pouce 232.3×88.1×98.4) |
Manière de transport | Chenille en acier |
