Projet extérieur d'exploitation de fer de Rig For Coal Gold Copper de perçage de noyau du substitut CS14 de perçage d'exploration

Projet extérieur d'exploitation de fer de Rig For Coal Gold Copper de perçage de noyau du substitut CS14 de perçage d'exploration
Exploration Drilling Substitute CS14 Surface Core Drilling Rig For Coal Gold Copper Iron Mining Project

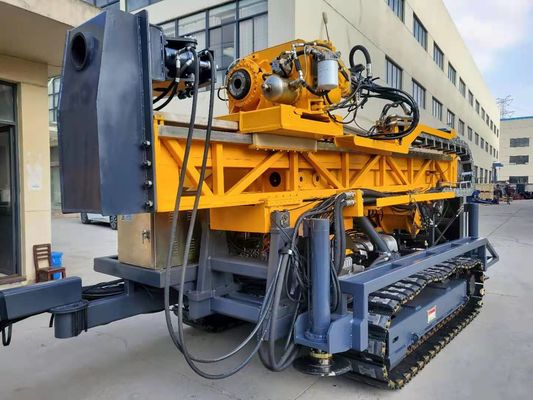

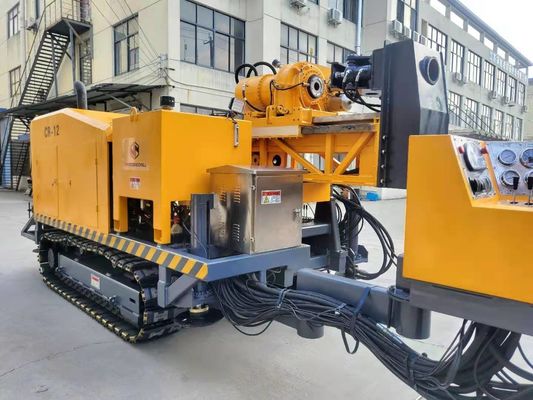

Projet extérieur d'exploitation de fer de Rig For Coal Gold Copper de perçage de noyau du substitut CS14 de perçage d'exploration Projet extérieur d'exploitation de fer de Rig For Coal Gold Copper de perçage de noyau du substitut CS14 de perçage d'exploration Projet extérieur d'exploitation de fer de Rig For Coal Gold Copper de perçage de noyau du substitut CS14 de perçage d'exploration Projet extérieur d'exploitation de fer de Rig For Coal Gold Copper de perçage de noyau du substitut CS14 de perçage d'exploration

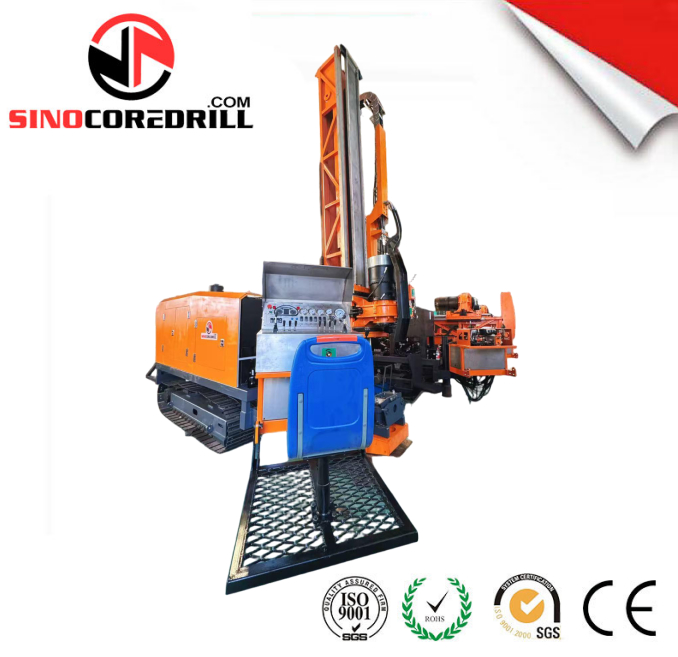

Image Grand :  Projet extérieur d'exploitation de fer de Rig For Coal Gold Copper de perçage de noyau du substitut CS14 de perçage d'exploration

Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: SINOCOREDRILL
Certification: ISO9001 ,CE
Numéro de modèle: Cr15
Conditions de paiement et expédition:
Quantité de commande min: Négociable
Prix: Negotiable
Détails d'emballage: Paquet standard d'exportation
Délai de livraison: 3 mois

Projet extérieur d'exploitation de fer de Rig For Coal Gold Copper de perçage de noyau du substitut CS14 de perçage d'exploration

description de
Type: Pleine installation de perceuse extérieure hydraulique de noyau Modèle: Cr15
MOTEUR: Cummins QSB6.7 (étape d'UE IIIA) 178kw Capacité de perçage: QG 1350M PQ 950M de BQ 2050M NQ 1650M
Dimensions de transport: 5980×2240×2480mm Poids: 10500KG
Surligner:

plate-forme de forage de noyau de diamant de 1650m

,

installation d'exploration de 1650m

,

plate-forme de forage de noyau de diamant de sinocoredrill

plein Diamond Core Drilling Rig Exploration Rig For Coal Gold Copper projet hydraulique d'exploitation de fer de 1650m



Modèle de mise à jour de pleine plate-forme de forage hydraulique de HYDX-6A





CR15 est équipement avancé conçu et construit sur la base de la recherche commune et de l'expérience pratique de beaucoup d'années des ingénieurs d'Australie, d'Allemagne, de Russie et de Chine. La plate-forme de forage est compacte, adapté pour des particularités de technologie de forage, équipées de beaucoup de fonctions utiles et pratiques. La plupart des composants de l'installation sont produites par des leaders mondiaux : les éléments hydrauliques sont par les fabricants bien connus d'Amérique et Europe, grue – par Rexroth (Allemagne), moteur – par DEUTZ (Allemagne). Paramètres de concevoir soigneux et de garantie stricte de contrôle de qualité excellents et niveau élevé techniques de fiabilité de plate-forme de forage de noyau.



La pleine plate-forme de forage hydraulique du noyau CR15 a un aspect externe exceptionnel, une structure compacte, des fonctions fiables et un système d'exploitation flexible. Tous ces éléments ont fait à cette plate-forme de forage hydraulique de noyau le meilleur choix parmi les mêmes produits sur domestique et à l'étranger des marchés.



Cette foreuse hydraulique peut être appliquée au perçage oblique et vertical. Étant une installation équipée du diamant et du perçage mordu par alliage de carbure, cette pleine plate-forme de forage hydraulique peut être employée dans les domaines de la géologie, de la métallurgie, du charbonnage, de l'industrie d'arme nucléaire et de la mesure d'hydrologie.

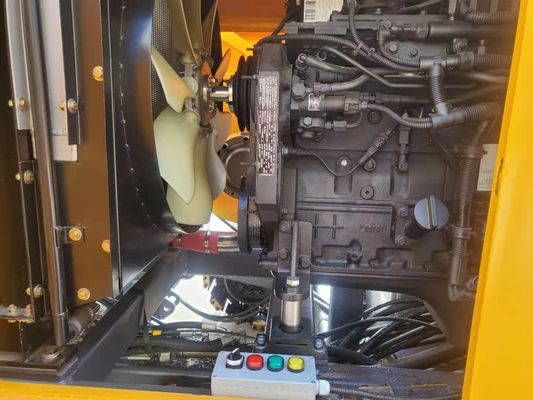

l'installation de perceuse sur chenilles de dénoyautage est mobile et stable lors du fonctionnement. Ses dimensions de transport se conforment à la norme. l'installation de perceuse de dénoyautage est équipée d'un système puissant d'alimentation, ligne principale grue et le moteur de DEUTZ rendent le perçage plus efficace. Le mât télescopique et les crics de mise à niveau hydrauliques rendent l'installation facile à utiliser. La plate-forme de forage a des caractéristiques de sécurité de conception moderne et de pensée-.





Spécifications :





Modèle Article CR15 CR20 CR25
  Modèle Cummins QSB6.7 (étape IIIA d'UE) Cummins QSLB8.9 (étape IIIA d'UE) Cummins QSZ13-C400-II (étape IIIA d'UE)
Moteur diesel Déplacement 6.7L 8.9L 13L
  Puissance 178kW (240HP) 242kW (325HP) 298 kilowatts (400HP)
  T/MN évalué 2000rpm 2100rpm 1900 t/mn
  Bq 2050 m 2850 m 3100 m
Capacité de forage Nq 1650 m 2250 m 2550 m
  QG 1350 m 1850 m 2050 m
  PQ 950 m 1350 m 1650 m
    Moteur hydraulique à deux vitesses Moteur hydraulique à deux vitesses Moteur hydraulique à deux vitesses
Tête de perceuse Moteur de rotation Producteur : Rexroth de l'Allemagne Producteur : Rexroth de l'Allemagne Producteur : Rexroth de l'Allemagne
  T/MN Trois décalages Trois décalages Trois décalages
    Changement de Stepless : 0-1250 T/MN Changement de Stepless : 0-1250 T/MN Changement de Stepless : 0-1250 T/MN
  Rapports 1er 8.2:1 1er 8.2:1 1er 8.2:1
    2ème 4.2:1 2ème 4.2:1 2ème 4.2:1
    3nd 1:1 3nd 1:1 3nd 1:1
    de côté glissement de la manière avec la commande hydraulique de côté glissement de la manière avec la commande hydraulique de côté glissement de la manière avec la commande hydraulique
  Mandrin hydraulique (PQ) Hydrauliquement ouvert, ressort de disque maintenant, normalement C a fermé le type Hydrauliquement ouvert, ressort de disque maintenant, normalement C a fermé le type Hydrauliquement ouvert, ressort de disque maintenant, normalement C a fermé le type
    Capacité se tenante axiale de 243000 N Capacité se tenante axiale de 294000 N Capacité se tenante axiale de 294000 N
  Max. Torque 6750 N·m 7550 N·m 8750 N·m
  Diamètre de prise 121 millimètres 121 millimètres 121 millimètres
  Capacité de Max. Lifting d'axe kN 250 kN 320 kN 320
  Max. Feeding Power kN 110 kN 140 kN 140

  Pompe hydraulique : Producteur : Danfoss du Danemark Producteur : Danfoss du Danemark Producteur : Danfoss du Danemark
Pompe primaire Pompe triple volumétrique axiale pour l'entraînement du rotateur, pompe de boue de treuil et crics de mise à niveau. 1ère pompe : 260LPM à 31.5MPa 1ère pompe : 380LPM à MPA 35 1ère pompe : 380LPM à MPA 35
  Avec la charge sentant le système. 2ème pompe : 130LPM à 31.5MPa 2ème pompe : 260LPM à 31.5MPa 2ème pompe : 260LPM à 31.5MPa
    3ème pompe : 130 LPM à 31.5MPa 3ème pompe : 130 LPM à 31.5MPa 3ème pompe : 130 LPM à 31.5MPa
  Capacité 420 L (111 gallons des USA) 500 L (111 gallons des USA) 500 L (111 gallons des USA)
Réservoir hydraulique
  Levant la vitesse (fil simple) 0-75 m/min (tambour nu) 0-80 m/min (tambour nu) 0-50 m/min (tambour nu)
Capacité de grue principale Levant la force (fil simple) kN 120 kN 160 kN 180
  Diamètre de fil d'acier 22 millimètres (0,86 pouces) 26-28 millimètres 26-30 millimètres
  Longueur de fil d'acier 45 m 55 m 55 m
  Levant la force (fil simple) kN 15 (3372 livres-force) (tambour nu) kN 15 (3372 livres-force) (tambour nu) kN 15 (3372 livres-force) (tambour nu)
Capacité de grue de câble Diamètre de fil d'acier 6 millimètres (0,24 pouces) 6 millimètres (0,24 pouces) 6-8 millimètres
  Longueur de fil d'acier 2200 m 3200 m 3200 m
  Taille de mât 9,5 m 9,5 m 10,5 m
Mât Mât ajustant l'angle 0°-90° 0°-90° 0°-90°
  Angle de forage 45º horizontal à 90ºvertical vers le bas 45º horizontal à 90ºvertical vers le bas 45º horizontal à 90ºvertical vers le bas

  Course de alimentation 3700 millimètres 3700 millimètres 3700 millimètres
  Course de patinage 1000 millimètres 1000 millimètres 1000 millimètres
  Traction d'alimentation 25 tonnes 32 tonnes 32 tonnes
  Poussée d'alimentation 9 tonnes 14 tonnes 14 tonnes
  Traction de Rod 3m ou 6m (9.84feet ou 19.68feet) 3m ou 6m (9.84feet ou 19.68feet) 3m ou 6m (9.84feet ou 19.68feet)
  Type
Pompe de boue   Plongeur de Triplex de pompe à mouvement alternatif Plongeur de Triplex de pompe à mouvement alternatif Plongeur de Triplex de pompe à mouvement alternatif
  Modèle BW320 BW500 BW 600
  Course 110mm (4,3 pouces) 110mm (4,3 pouces) 110mm (4,3 pouces)
  Volume de sortie 320 l/min 500 l/min 600 l/min
  Pression de décharge 8,0 MPA 8,0 MPA 8,0 MPA
Bride de pied Fixage de la portée 55.5-118 millimètres 55.5-118 millimètres 55.5-118 millimètres
    par le trou Ф165mm par le trou Ф165mm par le trou Ф165mm
  Poids 10,50 tonnes 13,50 tonnes 16,50 tonnes
D'autres   5980×2240×2480mm 6250×2240×2480mm 6950×2260×2550mm
  Dimensions de transport
  Manière de transport Chenille en acier Chenille en acier Chenille en acier
