Installation de foret de noyau pour le mien, foreuse hydraulique d'exploration minérale HYDX-4
N / A
MOQ
Core Drill Rig For Mining , Mineral exploration Hydraulic Drilling Machine HYDX-4
traits Galerie Description de produit Demandez une citation
traits
Informations de base
Lieu d'origine: Chine
Nom de marque: SINOCOREDRILL
Certification: CE
Surligner:

Hydraulic drill rig

,

diamond core drilling

Conditions de paiement et expédition
Détails d'emballage: Paquet de livraison de mer
Délai de livraison: Basé sur ordonnance détaillée
Conditions de paiement: T/T.
Capacité d'approvisionnement: Basé sur ordonnance détaillée
Caractéristiques
Description de produit



Installation de foret hydraulique de noyau pour le mien, foreuse minérale d'exploration HYDX-4



La plate-forme de forage minérale d'exploration HYDX-4 a pu substituer les produits célèbres chers.



Elle pourrait être appliquée à l'exploration et à la prospection du minerai, de la géologie, de la métallurgie, du charbon, du pétrole, du gaz naturel, des eaux souterraines et d'autres industries.



Introduction d'I.Brief

L'installation de foret de noyau de plein hydraulique et du rotateur a adopté la technologie du dénoyautage de câble a été le type dominant installation pour les dépôts de minérai solides prospectant dans les comtés développés dans le monde. C'est également la direction se développante de la technique de forage et du matériel de forage en Chine. Dans ces circonstances,



SINOCOREDRILL a développé l'installation de foret du noyau HYDX-4 avec succès selon la situation de la Chine. Ce type d'installation de foret a pu substituer les produits importés. Il pourrait être appliqué à l'exploration et à la prospection de la géologie, de la métallurgie, du charbon, du pétrole, du gaz naturel, des eaux souterraines et d'autres industries. L'installation de foret est équipée d'un moteur de série conduisant la pompe. L'alimentation et le levage du rotateur sont conduits dans la structure du cylindre poussant directement, avec une course de 3.5m (11,5 pieds).



La rotation de l'axe est conduite par un moteur simple. Elle a quatre décalages mécaniques de la gamme des vitesses, et la vitesse pourrait être ajustée hydraulicly avec le changement stepless.



L'installation est simple en structure. Il est léger et facile pour le transfert ; le mât a les fonctions du glissement et de la terre émouvante ; l'axe s'est soulevé et s'est abaissé avec le cylindre hydraulique ; il pourrait être plié pour le transport et la relocalisation. Le trou d'axe est en grand diamètre.

L'installation de foret de noyau de plein hydraulique et du rotateur a adopté la technologie du dénoyautage de câble a été le type dominant installation pour les dépôts de minérai solides prospectant dans les comtés développés dans le monde.



Paramètres principaux :



Moteur diesel

Modèle

Cummins 6BTA5.9-C180 (turbo et charge refroidis à l'eau)

Déplacement

5.9L (1,56 gallons des USA)

Puissance

132Kw (180HP)

T/MN évalué
(Prémonter)

2200rpm

Capacité de perçage

Bq

1000m (3280feet)

Nq

700m (2296 pieds)

QG

500m (1640 pieds)

Tête de foret

Moteur de rotation

Moteur-variableMaker hydraulique : SAUER-DANFOSS

T/MN

Changement 0-1100 t/mn de Stepless de quatre décalages

Rapports

ęr 14.422:1
2ème 8.171:1
3ème 4.519:1
4ème 2.652:1

Ouvreur principal

Style de pivotement, manuel actionné

Mandrin hydraulique (PQ)

Hydrauliquement ouvert, ressort de disque maintenant, normalement type fermé de C
Capacité de participation axiale de 222400N

Max. Torque

4200 N·m (3098 livres-force·pi)

Tenez le diamètre

98 millimètres (3,86 pouces)

Capacité de Max. Lifting d'axe

kN 150 (33720 livres-force)

Max. Feeding Power

kN 60 (13480 livres-force)

Pompe primaire

Pompe triple volumétrique axiale de pompe hydraulique pour l'entraînement du rotateur, pompe de boue de treuil et crics de mise à niveau. Avec la charge sentant le système.

Fabricant : DANFOSS
ęr Pompe : 148LPM à 31.5MPa
2ème Pompe : 120LPM à 28MPa
3ème Pompe : 50 LPM à 16MPa

Réservoir hydraulique

Capacité

310 L (82 gallons des USA)

Capacité de grue principale

Levant la force (fil simple)

57kN (12814 livres-force) (tambour nu)

Levant la vitesse (fil simple)

38-70m/min (tambour nu)

Diamètre de fil d'acier

12 millimètres (0,473 pouces)

Longueur de fil d'acier

50 m (164 pieds)

Capacité de grue de câble

Levant la force (fil simple)

1200 kilogrammes (2646 livres) (tambour nu)

Levant la vitesse (fil simple)

60-90m/min (tambour nu)

Diamètre de fil d'acier

6 millimètres (0,236 pouces)

Longueur de fil d'acier

1000 m (3280 pieds)

Mât

Taille de mât

11 m (36,09 pieds)

Mât ajustant l'angle

0°-90°

Angle de perçage

45º outre d'horizontal à 90ºvertical vers le bas

Traction d'alimentation

15000kg (33075 livres)

Poussée d'alimentation

6000kg (13230 livres)

Traction de Rod

3m ou 6m (9.84feet ou 19.68feet)

Course de alimentation

3500 millimètres (137,80 pouces)

Course de patinage

600 millimètres (23,62 pouces)

Pompe de boue

Type

Plongeur de Triplex de pompe à mouvement alternatif

Modèle

BW160/10

Course

70mm (2,76 pouces)

Pression de décharge

2,5, 4,0, 6,5, 10,0 MPA
(363, 580, 943, 1450 livres par pouce carré)

Bride de pied

Fixage de la portée

55.5-110 millimètres (2.19-4.33 pouces) par le trou dia.154mm (6,06 pouces)

D'autres

Poids (type de plate-forme)

9300 kilogrammes (20506 livres)

Dimensions (L×W×H)

5100×2200×2890mm (pouce 200×86.6×113.78)

Manière de transport

Chenille





2. Au sujet de nous



Nous sommes l'un des principaux fabricants des plates-formes de forage de noyau de diamant en Chine,



Nous produisons et assurons le type plates-formes de forage d'axe de noyau de diamant et toutes les plates-formes de forage hydrauliques de noyau de la capacité de perçage de 100 mètres à 4200meters, à pompes de boue et à d'autres outils de perçage relatifs peuvent être aussi bien fournies.



Nous souhaitons la bienvenue chaudement à des clients de partout dans le monde pour nous contacter pour n'importe quelle enquête, et nous essayerons notre meilleur pour fournir le service professionnel pour vous satisfaire.



3. Service



Le temps d'expédition dépend de la destination.

Après que nous embarquions les marchandises, nous t'enverrons l'information d'expédition, aussi bien que dépisterons des détails.

Les marchandises seront livrées par la manière la plus raisonnable pour la livraison.



 4.Warranty et services après-vente :



1.  Toutes nos plates-formes de forage sont fournies période de garantie et les services après-vente, pls nous contactent pour des détails.



2.  Nous offrons le support technique long d'un forçat à perpétuité à nos équipements de perçage, svp nous contactons librement si vous avez n'importe quelle question à notre matériel de forage que vous avez reçu, nous te dirons comment résoudre le problème par l'email ou téléphoner.



5.Feedback :



1. Par conséquent, votre rétroaction est extrêmement importante pour nous, nous laissent svp la bonne rétroaction si vous devenez satisfaisant avec nos biens et service



2. Nous nous inquiétons de nos clients évalués, et essayerons toujours de vous aider



6. Vue de produit

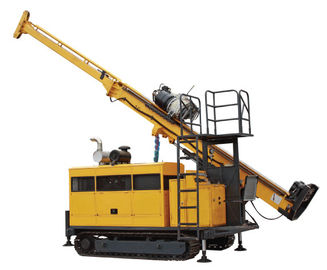

Installation de foret de noyau pour le mien, foreuse hydraulique d'exploration minérale HYDX-4 0

Installation de foret de noyau pour le mien, foreuse hydraulique d'exploration minérale HYDX-4 1
