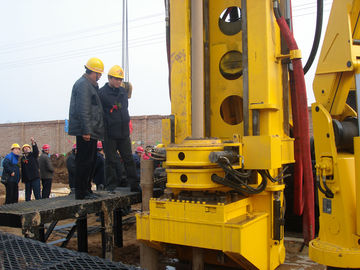

Plate-forme de forage horizontale hydraulique de CBM MD-750 avec le couple élevé 34000N·m
N / A
MOQ
Hydraulic Horizontal CBM Drilling Rig MD-750 With High Torque 34000N·m
traits Galerie Description de produit Demandez une citation
traits
Informations de base
Lieu d'origine: Chine
Nom de marque: SINOCOREDRILL
Certification: CE
Surligner:

hydraulic drilling rigs

,

rotary drilling rigs

Conditions de paiement et expédition
Détails d'emballage: Paquet de livraison de mer
Délai de livraison: 30 jours
Conditions de paiement: T/T.
Capacité d'approvisionnement: Basé sur ordonnance détaillée
Caractéristiques
Nom du produit: Plate-forme de forage de CBM
Type: Installation de forage rotary
Type de puissance: Diesel
Applications: pétrole et gaz, géothermie, explotation et exploitation
Puissance de moteur: 275kw
Couple évalué: 34000N·m
Description de produit

Plate-forme de forage horizontale hydraulique de CBM MD-750 avec le couple élevé 34000N·m





Ⅰ. Capacité de foret



1. Foret Rod de Φ89 millimètre

Profondeur de foret : 3200 m

2. Foret Rod de Φ114 millimètre

Profondeur de foret : 2200 m

3. Foret Rod de Φ127 millimètre

Profondeur de foret : 1600 m

Ⅱ. Puissance principale de machine
La machine principale équipée du moteur diesel de Weicai.
Puissance de moteur : vitesse 275KW tournante : 2200r/min
La machine principale est adoptée avec deux moteurs diesel en double répartition des pouvoirs.
Puissance totale : 550KW
Débit maximum : 560L/min pour le type étroit circuit hydraulique.
Débit maximum : 630L/min pour le type ouvert circuit hydraulique.

Ⅲ. Tête de foret
Dans l'adoption de la pompe hydraulique de couple élevé à vitesse réduite, dans 2 vitesses réglables steplessly.
Couple évalué 34000N·la vitesse tournante 85r/min de m, expédient réglable steplessly
Couple évalué 17000N·la vitesse tournante 170r/min de m, expédient réglable steplessly
L'installation adopte quatre moteurs hydrauliques de Poclain d'ensembles faits dans Franch avec un contre- couple shackling 42000N·m.
Réduction de première vitesse adoptée à la tête de foret avec l'entraînement supérieur ; L'axe creux est en diamètre de Φ75 millimètre, adoptant la structure de flottement avec le ressort atténuant la structure.
L'angle d'oscillation de la tête de foret est 0-45°, et la course mobile horizontale est 0.75m.
Le système de contrôle directionnel de câble est monté sur l'axe pour le perçage direction-changeant de mine de pente.

Ⅳ. La poussée et la force de traction de l'installation de foret
Capacité de levage : La machine est dans 75 tonnes de capacité de levage de maximum avec la vitesse de levage la plus élevée à 35m/min,
la vitesse est réglable stepless.
Force de alimentation : La machine est dans 16 tonnes de force de alimentation de maximum avec la vitesse d'alimentation la plus élevée à 110m/min,
la vitesse est réglable stepless.
Deux cylindres d'huile sont adoptés ensemble pour pousser et tirer avec le maximum alimentant et tirant la course 11.8m.

Ⅴ. Dispositifs d'accrochage
Le bout de type ouvert de cylindre d'huile maintenant la structure est adopté pour réaliser le vissage maximum outre du couple 100000 N·m et vissage maximum sur le couple 50000 N·m.

Ⅵ. Ancrage du bloc
Le plus grand diamètre s'ouvrant est Φ650 millimètre.

Ⅶ. Treuil hydraulique
Treuil principal :
Capacité de levage maximum : 3 tonnes (tambour nu)
Diamètre de fil d'acier : 10mm
Capacité de corde : 120m
La capacité de levage maximum est 60m/min, il est shiftable stepless.

Treuil auxiliaire :
Capacité de levage maximum : 1,5 tonnes. (Tambour nu)
Diamètre de fil d'acier : 8mm
Capacité de corde : 1500m
La vitesse de levage de fil simple est 0-280m/min, elle est réglable stepless et utilisé pour l'ascenseur
et bâti détectant des dispositifs.

Ⅷ. Autre
1. Pompe de boue
Elle est hydraulique avec le débit réglable stepless.
Le débit maximum à 0-600L/min et à pression maximum est MPA 10.
taux 2.Flow de pompe de mousse : 0-1L/min
taux 3.Flow de pompe de lubrification : 0-15L/h
4. Châssis :
Châssis de type chenille adopté, voyageant dans à deux vitesses avec la vitesse maximum à 3km/h.
5. À bord du réservoir diesel :  700L
réservoir de stockage de pétrole 6.Hydraulic :  800L
7.Dimensions (L*W*H) :  12500mm*3200mm*3400mm
poids 8.Overall :  38 tonnes
