Détails sur le produit:
|
Type: | tige de forage | Matériau: | 30CrMnsia XJY850 |
---|---|---|---|
Taille: | LA LDD PWL DE BWL NWL | Longueur: | 3m 1.5m |
la norme: | DCDMA | pays: | La Chine |
Surligner: | tige d'extension de foret,huile durcissant la tige de foret |

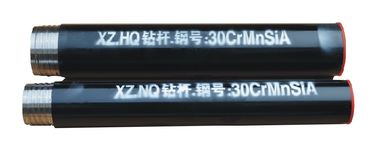

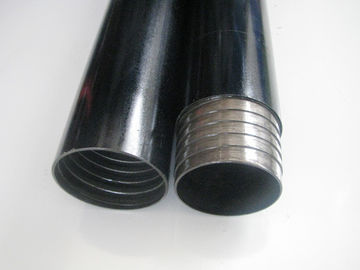

Perceuse Rod de câble de Rod de perceuse (QG) Φ88.9X77.8X5.5 pour la plate-forme de forage
Les tiges de perceuse de CÂBLE de Sinocoredrill sont manufacturées des tubes et tuyaux sans soudure, en acier étirés à froid de la meilleure qualité. La résistance à la traction finale, la haute précision et la rectitude plus de 1:1800mm fournissent la meilleure représentation dans les conditions les plus exigeantes de perçage.
Nos tiges de perceuse (TIGE de PERCEUSE de QG) sont toutes construites par des machines de commande numérique par ordinateur. Elles sont faites d'acier allié de haute qualité avec soumis à un traitement thermique. Nous pouvons également produire de diverses tailles des tubes d'enveloppe. Notre garniture de forage de NC&HC (QG)/tiges de perceuse a obtenu la plupart d'éloge du marché d'outre-mer.
Conique (conique) filète la serrure sûre, les couples et désaccouple facile et elles joignent parfaitement éliminer la fuite des fluides de perceuse.
L'électrodéposition de chrome dure sur des extrémités de boîte protège la connexion de fil et augmente sa résistance à l'usure et vie de tiges. Alternativement, les deux extrémités peuvent être cas durci avec la nitruration, si demandées.
Toutes les tiges de perceuse de CÂBLE sont à affleurement jointes.
Approprié au perçage de trou profond et disponible dans les tailles P, H, N, et B-WL.
Caractéristiques au sujet de la tige de perceuse de QG (millimètres) | |
Rod OD/ID (millimètre) | 89/77.8 |
Longueur de Rod (m) | 1,5 ou 3 |
Épaisseur de Rod | 5,6 |
Poids de Rod (kg/m) | 11,51 |
Longueur de fil (millimètres) | 44,45 |
Lancement de fil (fil/pouce) | 3 |
Taille de dent de fil de boîte | 0,76 |
Taille de dent de fil de Pin | 0,88 |
Angle de dent de fil (°) | 29° |
Résistance de tension (KN) | 510 |
Profondeur de trou (m) | 900 |
Matériel | 30 CrMnSiA |
Traitement thermique | courant ascendant de la longueur entière ou d'extrémités traité |
Couple maximum (kN.m) | 1356 |
Force maximum de tension (KN) | 400,3 |
Résistance à la traction maximum (MPA) | 960 |
Profondeur maximum de noyau (m) | 1500-1800 |
Spécification technique de tige de perceuse de QG :
Paramètres de base |
|||||||
Profondeur de perçage de théorie |
1500m |
||||||
Diamètre extérieur |
88.9mm |
||||||
Diamètre intérieur |
77.8mm |
||||||
Longueur |
3m/10ft ; 1.5m/5ft |
||||||
poids pour 3 la garniture de forage de la longueur HC de mètre |
35 kg/pcs (3m) |
||||||
Catégorie d'acier de matière première |
XJY850 |
||||||
Standard |
GB/T816-2008 |
||||||
Traitement |
Traitement thermique le tuyau entier |
||||||
Propriété mécanique |
|||||||
|
|
XJY850 |
|||||
Résistance à la traction (MPA) |
|
1060 |
|||||
limite conventionnelle d'élasticité (MPA) |
|
1000 |
|||||
Élongation après force finale % |
|
18 |
|||||
Dureté extérieure (Brinell) |
|
270~295 |
|||||
Excentricité (fin de bande radiale) |
|
8% d'épaisseur de tuyau |
|||||
Composition chimique % |
|||||||
|
XJY850 |
||||||
|
|
|
|
C |
0,4 |
S |
0,005 |
|
|
|
|
SI |
0,21 |
Ni |
0,004 |
|
|
|
|
Manganèse |
0,67 |
Cr |
1,05 |
|
|
|
|
P |
0,009 |
Cu |
0,05 |
|
|
.............. |
|
MOIS |
|
.............. |
................ |
Spécifications de Rods : | |||
a. | Limite conventionnelle d'élasticité : 865Mpa | ||
b. | Résistance à la traction : 960Mpa | ||
c. | Élongation : 17,5% | ||
d. | Dureté de corps de tuyau : 30/31 HRC | ||
e. | Dureté de corps de fil : 50HRC ci-dessus, les fils masculins et femelles sont revêtement de phosphore de nickel | ||
f. | La vie de tuyau conçue pour 7000meters |
Paramètres techniques de perceuse Rod de câble : |
|
|
|
||||
Aucune taille |
Tige de perceuse OD millimètre |
Identification millimètre |
|
Type de fil |
Traitement thermique |
Matière première |
Profondeur conçue de trou |
1 |
S56 |
53 |
44 |
Norme de la Chine |
|
|
1000m |
2 3 |
S59 S75 |
55,5 71 |
46 61 |
Norme de la Chine |
|
45MnMoB |
1000m 1002m |
4 |
S95 |
89 |
79 |
Norme de la Chine |
|
|
600m |
5 6 |
S75AS95A |
|
61 79 |
|
traitement thermique le fil |
45MnMoB |
1500m 1300m |
7 8 9 |
CBH CNH CNH (T) |
Les deux le côté ont été augmentés |
44 61 61 |
Norme d'usine |
Traitement thermique le tuyau entier |
30CrMnSiA XJY850 |
2500m 2300m 3000m |
10 |
CHH |
|
78 |
|
|
30CrMnSiA |
1800m |
11 |
CSH |
127 |
114,3 |
|
|
S135 |
3000m |
12 |
Bq |
55,6 |
46 |
|
|
|
2000m |
13 |
Nq |
70,5 |
60,5 |
DCDMA |
Traitement thermique le tout |
ZT850 |
2000m |
14 |
QG |
89 |
77,8 |
standard |
tuyau |
|
1500m |
15 |
PQ |
114,3 |
103,2 |
|
|
ZT520 |
800m |
Les longueurs utiles standard sont de 3,0 et 1,5 mètres. D'autres longueurs peuvent être fabriquées sur demande.
Toutes les tiges ont les fils droits. Les fils de main gauche peuvent être manufacturés si demandés.
SINOCOREDRILL se spécialisant dans la conception et la fabrication des outils de perçage de la meilleure qualité de diamant pour l'ingénierie du monde : l'exploration géotechnique, l'exploration d'extraction, la recherche de pétrole et le hydrapower postent jointoyer le projet (perçage de noyau de câble et perçage de noyau de double-tube). Nous pourrions assurer la qualité de la meilleure qualité et le service rapide.
tige 1.Drill : BQ, NQ, QG, PQ, NANOWATT HW
baril 2.Core : QG HQ3 PQ PQ3 et ensemble principal et ensemble de Bq nq NQ2 NQ3
3.BQ, nq, QG, PQ, T2, peu de noyau de diamant de T6 etc., alésant la coquille et le peu de chaussure (syn. et surface-ensemble, PDC)
outil 4.Drill : levage de la prise, du pivot de l'eau, du tube dépassé et externe et de la clé de chambre à air, de la bride de pied, etc.
