Moteur diesel extérieur hydraulique 153kW (205HP) de Cummins de plate-forme de forage de noyau de CR12 1200m complètement
Mettez à jour l'équipement avancé de HYDX-5A offert par le groupe de Sinocoredrill.
1.Slippage le type tête de puissance, peut être compensé au côté, facile à prendre le noyau et le travail de accueil et de levage.

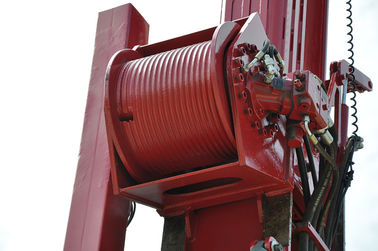

2.Mounting de treuil principal sur le mât réduit au minimum la vibration d'installation de perceuse de dénoyautage.
le mât 3.The télescopique assure la fiabilité du perçage. L'extrémité de dessous du mât de perçage ancre la surface au sol tout en forant, fournissant la stabilité supplémentaire. Tandis que le transport le mât peut être déplacé au centre de la gravité de l'installation pour plus de sécurité.
les mâchoires 4.Patented avec la fonction fermante de mandrin et de ressort hydraulique d'ouverture assurent l'opération de sécurité. La bride et le disque de ressort jettent des tiges de perceuse d'embrayage solidement. La tête de perceuse avec la commande directe du cylindre hydraulique assurent la stabilité pendant le processus de perçage, aussi bien que plus précis et fiable avec la régulation de pression tout en forant avec l'augmentation ou la diminution de pression
le panneau d'opérateur 5.The est équipé des manettes de contrôle de non-fixation, qui fournissent la sécurité supplémentaire pour l'opérateur. La manette de forage et de rotation avec l'amortisseur de frottement et la manette de grue de non-fixation fournissent la commodité et l'exploitation sûre. Il y a fonction automatique d'alarme pour de bas niveau d'huile hydraulique.
MÂT 6.DUAL SOULEVANT des CYLINDRES
Équipé des valves de contrepoids pour la sécurité accrue en plaçant le mât.
CARREAU de l'OPÉRATEUR 7.SELF-CONTAINED
Il est facile utiliser et maintenir le circuit hydraulique simple, et les leviers d'ascenseur-à-décalage fournissent la sécurité supplémentaire d'opérateur.
8.SIMPLE DESING HYDRAULIQUE
les pompes hydrauliques Dired-couplées avec une pompe auxiliaire motivée par le PTO tiennent compte de l'entretien facile.
CONCEPTION de MÂT du TRELLIS 9.SOLID
La conception rigide fournit la représentation et la fiabilité supérieures même dans les conditions les plus dures.
10.NITRO-CHUCK
mâchoires brevetées d'amortisseur d'azote avec la fonction étroite hydraulique ouverte/ressort assurant l'opération de sécurité.
| Moteur diesel |
Modèle |
Cummins QSB6.7 (l'UE présentent IIIA) |
| Déplacement |
6.7L |
| Puissance |
153kW (205HP) |
| T/MN évalué (prémonter) |
2000rpm |
| Capacité de perçage |
Bq |
1350 m |
| Nq |
1050 m |
| QG |
720 m |
| PQ |
470 m |
| Tête de perceuse |
Moteur de rotation |
Moteur hydraulique à deux vitesses
Producteur : Rexroth de l'Allemagne
|
| T/MN |
Étape de trois décalages moins de changement 0-1250 t/mn |
| Rapports |
1er 8.276:1
2ème 4.164:1
3nd 1:1
|
| Ouvreur principal |
de côté glissement de la manière avec la commande hydraulique |
| Mandrin hydraulique (PQ) |
Hydrauliquement ouvert, ressort de disque maintenant, normalement type fermé de C
Capacité de participation axiale de 228000 N
|
| Max. Torque |
4750 N·m |
| Tenez le diamètre |
121 millimètres |
| Capacité de Max. Lifting d'axe |
kN 220 |
| Max. Feeding Power |
kN 110 |
|
Pompe primaire
|
Pompe hydraulique :
Pompe triple volumétrique axiale pour l'entraînement du rotateur, pompe de boue de treuil et crics de mise à niveau.
Avec la charge sentant le système.
|
Producteur : Danfoss du Danemark
1ère pompe : 260LPM à 31.5MPa
2ème pompe : 130LPM à 28MPa
3ème pompe : 130 LPM à 28MPa
|
| Réservoir hydraulique |
Capacité |
420 L (111 gallons des USA) |
| Capacité de grue principale |
Levant la vitesse (fil simple) |
0-80m/min (tambour nu) |
| Levant la force (fil simple) |
800kN |
| Diamètre de fil d'acier |
22 millimètres (0,86 pouces) |
| Longueur de fil d'acier |
45 m |
| Capacité de grue de câble |
Levant la force (fil simple) |
kN 15 (3372 livres-force) (tambour nu) |
| Diamètre de fil d'acier |
6 millimètres (0,24 pouces) |
| Longueur de fil d'acier |
1600 m |
| Mât |
Taille de mât |
9,5 m |
| Mât ajustant l'angle |
0°-90° |
| Angle de perçage |
45º outre d'horizontal à 90ºvertical vers le bas
|
| Course de alimentation |
3650 millimètres |
| Course de patinage |
1500 millimètres |
| Traction d'alimentation |
18000kg |
| Poussée d'alimentation |
7500kg |
| Traction de Rod |
3m ou 6m (9.84feet ou 19.68feet) |
| Pompe de boue |
Type |
Plongeur de Triplex de pompe à mouvement alternatif |
| Modèle |
BW250 |
| Course |
110mm (4,3 pouces) |
| Volume de sortie |
250 180 122 l/min |
| Pression de décharge |
5,0, 6,0, MPA 8,0 |
| Bride de pied |
Fixage de la portée |
55.5-118 millimètres
par le trou Ф165mm
|
| D'autres |
Poids |
8200 kilogrammes |
| Dimensions de transport (L ×H) de × W |
5980×2240×2480mm |
| Manière de transport |
Chenille en acier |
