Détails sur le produit:
|

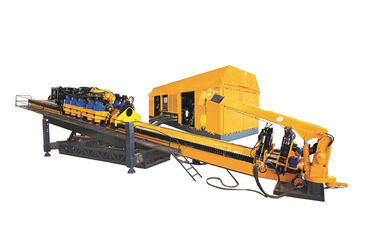

Type: | Machine horizontale de forage dirigé, installation de Trenchless | Garantie: | 1 an |
---|---|---|---|
Puissance: | 1560/1620kw, 4 moteurs diesel | Force de retrait: | 1000Tons/10450KN |
Utilisation: | trench la méthode, étendant des câbles, ligne de tuyau, ingénierie horizontale de précipitation, pro | Certificat: | CE |
Couleur: | Adapté aux besoins du client | ||
Surligner: | 1000 tonnes de machine horizontale de forage dirigé,installation de perceuse de hdd de chenille |
Caractéristiques techniques principales :

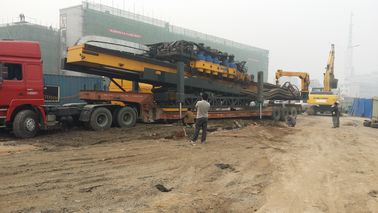

1. La combinaison de l'installation automatique et déchargeante laisse embarquer la remorque elle-même, le temps économisant et l'effort.
2. La puissance du moteur principal adopte la double configuration de puissance de quatre moteurs diesel, la puissance atteint 1600 kilowatts, et la puissance du moteur diesel adopte le mode hydraulique d'accouplement. Les deux unités de puissance des moteurs diesel sont séparément configurées, qui peuvent fonctionner simultanément et fonctionner indépendamment, qui améliore considérablement la sécurité dans la construction et réduit des frais d'exploitation. Dans la construction des plates-formes de forage, même si le moteur diesel et le boîtier de commande hydraulique adoptent les produits de la technologie supérieure du monde, il est inévitable qu'il y aura un échec dans l'application réelle. Quand un échec se produit, un groupe de moteurs diesel s'arrêtera, alors que les autres peuvent encore fonctionner comme d'habitude, bien que la construction que la vitesse a ralentie beaucoup, mais il pouvait encore assurer la construction sûre, la sécurité et la fiabilité améliorée, et l'heure suffisante également fournie pour le travail de réparation de plate-forme de forage.
3. Le chef de puissance adopte le mode supérieur hydraulique hydraulique d'entraînement de haut-couple à vitesse réduite, et le couple commençant est grand. L'axe adopte une structure de flottement unique pour faciliter le chargement et le déchargement de la tige de perceuse et pour réduire l'usage de la vis de tige de perceuse.
4. Le circuit hydraulique de la plate-forme de forage adopte les produits hydrauliques bien connus ici et ailleurs. Le circuit fermé proportionnel électrohydraulique coopère avec le circuit de détection ouvert de charge, qui a la fiabilité élevée et la représentation avancée.
5. L'opération de la plate-forme de forage adopte le mode d'opération à distance, l'à télécommande, et la salle d'opération indépendante fournissent à l'opérateur un environnement de fonctionnement de coffre-fort, fiable et propre.
6. La machine principale est équipée d'une grue aléatoire, qui est utilisée pour sur place la levée des tiges de perceuse et du peu de perceuse, qui réduit l'intensité de travail de l'opérateur et facilite la construction sur place.
Alimentation secteur | 1560KW | 390KW/2100rpm×4sets | Wei Chai |
Alimentation secteur (puissance élevée) | 1620KW | 405KW/2100rpm×4sets | Volvo |
Tête de puissance | Gamme de vitesse de rotation d'axe |
0-45 t/mn à vitesse réduite Haut speed0-90 T/MN |
|
Couple de rotation maximum d'axe |
200000N.m (0 - 45rpm) 100000N.m (0 - 90rpm) |
||
Couple instantané de dispositif d'accrochage d'inversion d'axe | 270000 N.m | ||
Diamètre de trou d'axe | φ102 millimètre | ||
Distance en avant principale de puissance | 11 .5m | ||
Poussée de puissance et force maximum principales de traction | 10450 KN | ||
Poussée de puissance et vitesse maximum principales de traction | 36 m/min | transmission de Six-vitesse | |
Poussée de chargement complet de puissance et vitesse principales de traction | 8,5 m/min | ||
Mât | Structure | Mât monolithique | |
Support | Acier allié de haute qualité soudé au mât | ||
Angle de l'ajustement de mât | 8° - 16° | ||
Taille de mât pendant le transport | Ajustez selon le véhicule de transport | ||
Angle de levage de mât pendant le transport | 0° - 16° | ||
Bride | Couple maximum de dispositif d'accrochage | 420000 N.m | |
Couple de serrage maximum | 210000 N.m | ||
Grue | Capacité de levage maximum | 63 KN | |
Diamètre de câble métallique | φ12 millimètre | ||
Longueur de câble métallique | 120 m | ||
Châssis |
Châssis en acier de voie, moteur à deux vitesses + réducteur de marche |
Km/h speed0-1.5 élevé
Bas km/h speed0-0.75 |
Châssis facultatif de voie |
Machine | Taille (LxWxH) | 20500×3200×3450 millimètre | |
Poids | 81000 kilogrammes |
