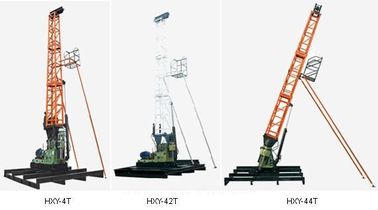

Mât léger de plate-forme de forage/tour plate-forme de forage avec la charge 320KN morte maximum

Paramètre

HCX-13 DERRICK

POUR LE FORAGE

CHACUN DES DEUX DIRECTEMENT

ET TROUS INCLINÉS

HCX-18 DERRICK

POUR LE FORAGE

CHACUN DES DEUX DIRECTEMENT

ET TROUS INCLINÉS

SGZ-23 DERRICK

POUR DIRECTEMENT
PERÇAGE DE TROU

Principal

Caractéristiques

1. En structure raisonnable ;

taille de chaque section 1.3m ;

Avec le poids léger

de la d'une seule pièce,

il est facile et vite

pour l'installation.

1. En structure raisonnable ;

 taille de chacun

section 1.7m ;

Avec le poids léger

de la d'une seule pièce,

il est facile et vite

pour l'installation.

1. En structure raisonnable ;

taille de chaque section 1.7m ;

Avec le poids léger

de la d'une seule pièce,

il est facile et vite

pour l'installation.

2. Avec grand

Levage de capacité,

il pourrait se réunir

trou de verticale de 800m

et 600m

forage incliné de trous.

2. Avec grand

Levage de capacité,

il pourrait se réunir

trou vertical de 1500m

et 1200m incliné

forage de trous.

2. Avec le levage de grande capacité,

elle pourrait rencontrer la verticale de 1800m

trou et 1200m

forage incliné de trous.

3. Elle est adaptable

et la base en acier

a pu être employé

pour la variété de terrain communal

installations longitudinales

avec la profondeur de perçage

de 300m à 800m.

3. Elle est adaptable

et la base en acier

a pu être employé

pour la variété de terrain communal

installations longitudinales

avec la profondeur de perçage

de 1000m à 1500m.

3. Elle est adaptable

et la base en acier

a pu être employé

pour la variété de terrain communal

installations longitudinales

avec la profondeur de perçage

de 1500m à 2400m.

4. Occupation seulement

un petit secteur,

la base coûte moins

pour le creusement de terre

et mise à niveau, appropriée

pour la montagne

application de secteur.

4. Occupation seulement

un petit secteur,

la base coûte moins

pour le creusement de terre

et mise à niveau, appropriée à la montagne

application de secteur.

4. Occupation seulement

un petit secteur,

la base coûte moins

pour le creusement de terre

et mise à niveau, appropriée à la montagne

application de secteur.

Nominal

Taille

13M

18M

23M

Morts maximum

Charge de couronne

Faisceau de bloc

320KN

320KN

320KN

Longueur de levage

du perçage Rod

2×4.5 ou 3×3

3×4.5 ou 4×3

4×4.5 ou 6×3

Adaptez à

Angle

du trou

inclination

75°-90°

75°-90°

90°

Secteur de base nominal

3.8M×4.7M

4.5M×5.8M

5.5Mx5.5M

Nombre de couronner

Poulies

3pcs

3pcs

4pcs

Charge maximum

de la cage

0.8KN

0.8KN

0.8KN

Poids

4450KG

5480KG

7500KG
