Détails sur le produit:
|
| Type: | TYPE vertical de CRÉMAILLÈRES de plate-forme de forage | MOTEUR: | Moteur diesel |
|---|---|---|---|
| Capacité de perçage: | φ102 (4")/φ127 (5")/φ140 (5 1/2 ») | Type de châssis: | La chenille ou le camion a monté |
| COURSE DE CHEF DE PUISSANCE: | 13M | Mât: | 3.2m |
| Surligner: | plate-forme de forage supérieure d'entraînement de 3700m,plate-forme pétrolière d'entraînement supérieur de 3700m,plate-forme de forage d'entraînement du dessus iso9001 |
||

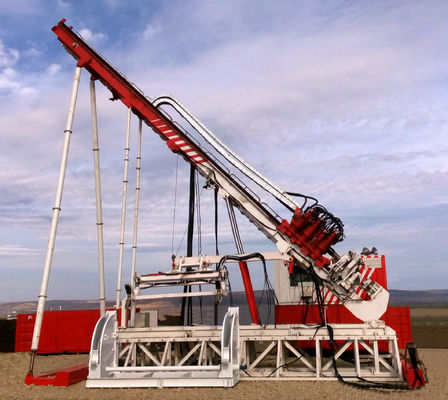

verticale supérieure hydraulique d'entraînement de 3700m forant le pétrole et le gaz de Rig Gear Racks Type For
Description :
La plate-forme de forage verticale de série de TYC est un nouveau type developpé récemment par notre société sur la base de beaucoup d'années d'expérience à la production et à la fabrication de la plate-forme de forage trenchless dans la construction et le processus de fabrication du pétrole et du méthane de couche de charbon, selon les caractéristiques de la construction de plate-forme de forage dans des gisements de pétrole et de gaz ici et ailleurs.
Caractéristique :
La conception d'installation est la représentation raisonnable, complète, supérieure (ensemble complet d'équipement : moteur, salle de commande, centrale, etc. principaux).
Il est principalement employé pour forer le pétrole Wells, le méthane de couche de charbon, le gaz de schiste et le gaz naturel dans Wells incliné droit. Il a les avantages de la structure compacte, du transport commode, du niveau élevé d'automation et du bas coût de construction. Il peut également être employé pour la canalisation souterraine trenchless étendant l'ingénierie.
Caractéristiques de machine :
1. La perceuse adopte la pleine commande hydraulique, qui peut être de type camion, type de plate-forme et de chenille ;
poussée de 2, de pignon et de support et tirer le mouvement de système, stable et fiable de alimentation ;
3. Le mât peut ajuster l'angle de forage de l'ordre du ° de 12° -90, et le dispositif mobile avant et arrière est nouveau et unique.
4, cabine de conteneur, équipée de la climatisation froide et chaude, pour fournir à l'opérateur une bonne vision et un environnement de travail spacieux et confortable ;
5, peuvent être configurés avec la grue auxiliaire aléatoire, chargeant et déchargeant le manipulateur automatique de garniture de forage.
6. La perceuse adopte la technologie électrohydraulique avancée de contrôle, et la technologie combinée de contrôle de la détection fermée et ouverte de charge fait le chauffage de puissance et de système de la perceuse réduite au minimum, et la machine entière a le rendement élevé.
Spécifications :
| MODÈLE | TYC-150 | TYC-245 | TYC-320 | |
| CAPACITÉ DE FORAGE | φ102 (4") | 2500m | 3200m | 3700m |
| φ127 (5") | 2000m | 2500m | 2900m | |
| φ140 (5 1/2 ») | 1500m | 2000m | 2400m | |
| MOTEUR | PUISSANCE | 338 KILOWATTS | 440 KILOWATTS (ENSEMBLE 2) | 552 KILOWATTS (ENSEMBLE 2) |
| VITESSE | 1900 r/min | 2100 r/min | 2100 r/min | |
| TYPE | MOTEUR DIESEL | MOTEUR DIESEL | MOTEUR DIESEL | |
| ROTATION | TORQUE/RPM | 48000Nm 52r/min |
60000Nm 50r/min |
80000Nm 45r/min |
| 24000 nanomètre 104 r/min |
30000 nanomètre 100 r/min |
40000 nanomètre 90 r/min |
||
| CAPACITÉ DE TRACTION ET DE POUSSÉE | FORCE POUSSÉE /SPEED | 1500 KN 11 m/min |
2450 KN 9,6 m/min |
3200 KN 10,5 m/min |
| FORCE POUSSÉE /SPEED | 100 KN 23 m/min |
1600 KN 21 m/min |
2000 KN 22 m/min |
|
| FORCE POUSSÉE /SPEED | 500 KN 35 m/min |
750 KN 33 m/min |
900 KN 35 m/min |
|
| La vitesse de la poussée est liée au poids de la tête de puissance du mât de l'installation et à la force de boucle de la garniture de forage. | ||||
| TYPE DE CHÂSSIS | LA CHENILLE A MONTÉ LE CHÂSSIS | 2 km/h | 2,2 km/h | 1,8 km/h |
| LE CAMION A MONTÉ LE CHÂSSIS | 80 km/h | 80 km/h | 80 km/h | |
| FIXAGE DU SYSTÈME | COUPLE DE MAQUILLAGE | 60 KNm | 60 KNm | 120 KNm |
| COUPLE DE DISPOSITIF D'ACCROCHAGE | 12 KNm | 12 KNm | 300 KNm | |
| DISTANCE DE FLOTTEMENT | 500mm | 500mm | 500mm | |
| PAR DIAMATER | Φ255 | Φ300 | Φ360 | |
| TÊTE DE PUISSANCE | COURSE | 13 m | 13 m | 13 m |
| TYPE DE TRANSMISSION | CRÉMAILLÈRE | CRÉMAILLÈRE | CRÉMAILLÈRE | |
| DIAMÈTRE DE PIVOT DE L'EAU | Φ75 | Φ89 | Φ102 | |
| MÂT | GLISSEMENT DE LA DISTANCE | 3.2M | 3.2M | 3.2M |
| AJUSTEMENT DE L'ANGLE | 10-90° | 10-90° | 10-90° | |
| TREUIL DE CÂBLE (FACULTATIF) | FORCE DE TRACTION | 1,5 tonnes | 1,5 tonnes | 1,5 tonnes |
| VITESSE | 200 m/min | 240 m/min | 280 m/min | |
| CAPACITÉ DE CORDE | 2000 M | 2500 M | 3000 M | |
| GRUE DE FORAGE (FACULTATIF) |
POIDS DE LEVAGE | 6.3T.m | 6.3T.m | 6.3T.m |
| RAYON FONCTIONNANT | ||||
| SALLE D'OPÉRATION | POIDS | 5500 kilogrammes | ||
| DIMESION | 6058 mm×2600 mm×2600 millimètre | |||
| MACHINE PRINCIPALE | POIDS | 35 tonnes | 40 tonnes | 43 tonnes |
| DIMESION | 17m*3.1m*3.3m | 17.2m*3.1m*3.3m |
18.5m*3.1m*3.3m |
|
