Détails sur le produit:
|
Type: | Ventilateur de racines | Taille: | SL4005/SL5003/SL5006 /SL5009. .etc |
---|---|---|---|
Manière de refroidissement: | À refroidissement par air et à refroidissement par eau | application: | Ventilateur ou vide |
Site installé: | d'intérieur, extérieur, température ambiante, s'il y a un endroit dangereux | Drivingway: | Accouplement, V-ceinture |
Surligner: | type ventilateur des racines sl4005,ventilateur de racine de l'air sl4005,ventilateur refroidi à l'eau de racine d'air |

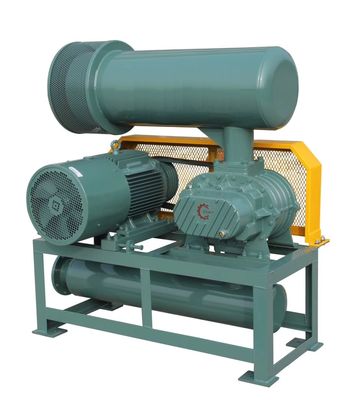

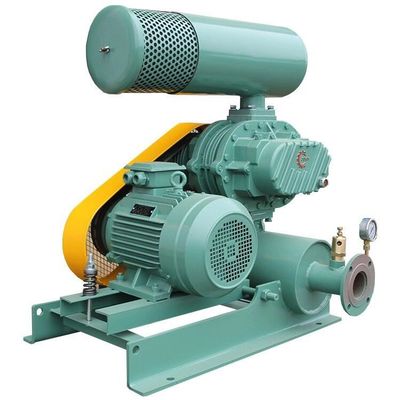

Double ventilateur de racines de réservoir de stockage de pétrole de Trois-lobe à faible bruit de structure compacte
Description de produit
1)Le ventilateur de racines est une fan volumétrique.
2)La circulation d'air est proportionnelle à la vitesse. La roue à aubes de trois-lobe tourne chaque fois, et deux roues à aubes pour respirer et épuiser pendant trois fois
Comparé au type de deux-lobe, la pulsation de gaz est moins, les changements de charge est plus petit, la force mécanique est plus forte, le bruit est bas, et la vibration est petite
3) Il y a des roues à aubes du trois-lobe 2pcs sur les deux axes parallèles. Le léger espace est entre les roues à aubes et la surface intérieure du réservoir elliptique et chaque roue à aubes.
La roue à aubes tourne à une vitesse constante dans la direction opposée. Un gaz entouré par le réservoir et les roues à aubes est transporté du côté d'aspiration pour épuiser le côté
4) Chaque roue à aubes et de synchronisation vitesse toujours pour garder la position correcte de phase, contact mutuel n'est pas produite, ainsi il peut être accéléré sans lubrification interne, c'est opération simple et stable et représentation, il s'adapte à de divers buts et utilisations dans un large éventail de domaines.
Principe de fonctionnement de trois roues à aubes de lobe
Structure principale
Caractéristiques principales :

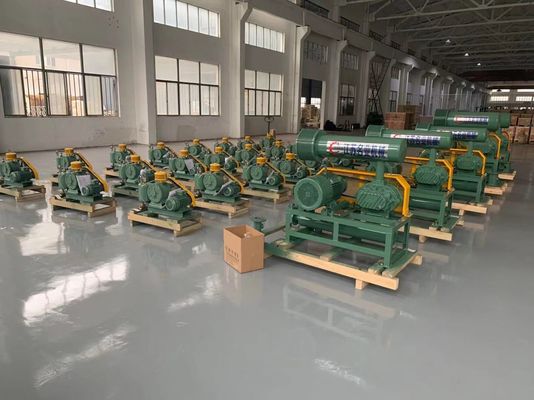

Référence d'installations de ventilateur de racines
Centre d'usinage de commande numérique par ordinateur de roue à aubes
La roue à aubes est la roue à aubes et l'axe intégré formés de QT500-7. Elle est intègralement traitée par le centre d'usinage pour éviter les points faibles provoqués par la séparation de la roue à aubes et de l'axe (déformation, dilatation thermique, désalignement, usage, etc.)
Centre de test de performance de ventilateur de racines
Notre société utilise le système de test de ventilateur de racines de micro-ordinateur qui est conjointement développé par nos instituts bien connus de développement et de recherche d'essai dans la porcelaine sous les conseils techniques des sociétés japonaises et américaines.
Ce système de test présente l'acquisition et le système de contrôle avancés de signal de CRAS
Selon le standard de l'industrie national <>>, il est équipé des divers capteurs de signal et instruments d'affichage qui répondent aux exigences de l'exactitude d'essai, de la fiabilité élevée et de l'observation facile.
Il rassemble la circulation d'air, la pression de vent, le bruit, la vibration, la vitesse, la température, le courant, la tension et d'autres signaux dans l'ordinateur. Il peut réaliser que la surveillance en ligne, l'analyse, le stockage record par ordinateur, et c'est le principal niveau parmi les homologues domestiques
Modèle Selection de ventilateur de racines :
Dans le cas de l'air mélangé, indiquez svp le rapport de composition et le poids moléculaire.
État standard (S : 201, une pression atmosphérique standard, circulation d'air d'état de l'hygrométrie 65%)
État d'aspiration (temperaturepressure d'aspiration, valeur de la température)
Caractéristiques
modèle |
Échappement Diamètre gauche (Millimètre) |
Vitesse |
Pression différente pour la circulation d'air différente d'admission (M3/min)etlapuissanced'axe(kilowatts) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
T/MN | 1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
M3/ minute |
Kilowatt |
M3/ minute |
kilowatt |
M3/ minute |
Kilowatt |
M3/ minute |
Kilowatt |
M3/ minute |
Kilowatt |
M3/ minute |
Kilowatt |
M3/ minute |
Kilowatt | M3 /min | Kilowatt | |||
SL 4005 |
50 (2") |
1000 | 2,46 | 0,80 | 2,11 | 1,30 | 1,88 | 1,80 | 1,67 | 2,40 | 1,48 | 2,90 | 1,25 | 3,50 | ||||
1200 | 3,11 | 0,90 | 2,78 | 1,60 | 2,53 | 2,20 | 2,32 | 2,90 | 2,13 | 3,50 | 1,91 | 4,20 | 1,76 | 4,70 | ||||
1400 | 3,76 | 1,10 | 3,43 | 1,80 | 3,18 | 2,60 | 2,97 | 3,30 | 2,78 | 4,10 | 2,56 | 4,90 | 2,42 | 5,50 | ||||
1600 | 4,41 | 1,20 | 4,08 | 2,10 | 3,83 | 2,90 | 3,62 | 3,80 | 3,43 | 4,70 | 3,22 | 5,60 | 3,07 | 6,30 | ||||
1800 | 5,06 | 1,40 | 4,73 | 2,30 | 4,48 | 3,30 | 4,27 | 4,30 | 4,08 | 5,30 | 3,87 | 6,20 | 3,72 | 7,10 | ||||
2000 | 5,71 | 1,50 | 5,38 | 2,60 | 5,13 | 3,70 | 4,92 | 4,80 | 4,73 | 5,90 | 4,52 | 6,90 | 4,38 | 7,90 | ||||
2200 | 6,36 | 1,70 | 6,03 | 2,80 | 5,78 | 4,00 | 5,57 | 5,20 | 5,38 | 6,40 | 5,18 | 7,60 | 5,03 | 8,70 | ||||
SL 5003 |
65 (2.5") |
800 | 2,37 | 1,00 | 2,02 | 1,60 | 1,75 | 2,10 | 1,63 | 2,60 | 1,43 | 3,20 | 1,23 | 4,02 | ||||
1000 | 3,18 | 1,30 | 2,83 | 2,00 | 2,56 | 2,60 | 2,43 | 3,30 | 2,13 | 4,00 | 1,95 | 4,60 | 1,75 | 5,50 | ||||
1200 | 3,98 | 1,50 | 3,63 | 2,40 | 3,36 | 3,20 | 3,13 | 4,00 | 2,93 | 4,80 | 2,75 | 5,60 | 2,59 | 6,40 | ||||
1400 | 4,78 | 1,80 | 4,43 | 2,70 | 4,16 | 3,70 | 3,94 | 4,60 | 3,74 | 5,60 | 3,56 | 6,50 | 3,39 | 7,40 | 3,24 | 8,40 | ||
1600 | 5,59 | 2,10 | 5,24 | 3,00 | 5,17 | 4,20 | 4,94 | 5,30 | 4,68 | 6,40 | 4,56 | 7,40 | 4,29 | 8,50 | 4,14 | 9,60 | ||
1800 | 6,39 | 2,30 | 6,04 | 3,50 | 5,87 | 4,70 | 5,75 | 5,90 | 5,45 | 7,10 | 5,17 | 8,50 | 5,09 | 9,60 | 4,98 | 10,80 | ||
2000 | 7,20 | 2,60 | 6,85 | 3,90 | 6,66 | 5,30 | 6,54 | 6,60 | 6,35 | 7,90 | 6,06 | 9,60 | 5,80 | 10,60 | 5,65 | 12,00 | ||
2200 | 8,00 | 2,80 | 7,65 | 4,30 | 7,38 | 5,80 | 7,16 | 7,30 | 6,96 | 8,70 | 6,78 | 10,6 | 6,61 | 11,70 | 6,45 | 13,20 |
modèle |
Échappement diamètre de port (Millimètre) |
Vitesse |
Pression différente pour la circulation d'air différente d'admission (M3/min)etlapuissanced'axe(kilowatts) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
T/MN |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
M3 /min | Kilowatt | M3 /min | kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | |||
SL 5006 |
100 (4") |
800 | 3,84 | 1,30 | 3,35 | 2,20 | 2,97 | 3,00 | 2,66 | 3,80 | 2,38 | 4,70 | 2,12 | 5,50 | ||||
1000 | 5,34 | 1,70 | 4,98 | 2,70 | 4,78 | 3,80 | 4,66 | 4,80 | 4,53 | 5,90 | 4,38 | 6,90 | 3,97 | 7,90 | ||||
1200 | 6,36 | 2,00 | 6,25 | 3,30 | 6,01 | 4,50 | 5,88 | 5,80 | 5,46 | 7,00 | 4,98 | 8,88 | 4,65 | 9,50 | ||||
1400 | 7,88 | 2,30 | 7,78 | 3,80 | 7,56 | 5,30 | 7,46 | 6,70 | 7,23 | 8,20 | 6,90 | 9,70 | 6,56 | 11,10 | 6,34 | 12,60 | ||
1600 | 9,70 | 2,70 | 9,55 | 4,30 | 9,37 | 6,00 | 9,12 | 7,70 | 8,76 | 9,40 | 8,21 | 11,00 | 8,05 | 12,70 | 7,88 | 14,40 | ||
1800 | 11,13 | 3,00 | 11,00 | 4,90 | 10,67 | 6,80 | 10,23 | 8,70 | 9,88 | 10,50 | 9,50 | 12,40 | 9,18 | 14,30 | 8,89 | 16,20 | ||
2000 | 12,39 | 3,30 | 12,22 | 5,40 | 11,78 | 7,50 | 11,56 | 10,20 | 11,34 | 11,70 | 11,11 | 13,80 | 10,89 | 15,90 | 10,22 | 18,00 | ||
2200 | 13,64 | 3,70 | 13,15 | 6,00 | 12,78 | 8,30 | 12,46 | 10,60 | 12,18 | 12,90 | 11,93 | 15,20 | 11,69 | 17,50 | 11,48 | 19,80 | ||
SL 5009 |
100 (4") |
800 | 5,83 | 1,70 | 5,20 | 2,90 | 4,72 | 4,20 | 4,32 | 5,40 | 3,96 | 6,00 | 3,62 | 6,90 | ||||
1000 | 7,98 | 2,10 | 7,67 | 3,70 | 7,32 | 5,20 | 7,04 | 6,70 | 6,80 | 8,30 | 6,45 | 9,30 | ||||||
1200 | 9,50 | 2,60 | 8,87 | 4,40 | 8,39 | 6,20 | 7,99 | 8,10 | 7,63 | 9,90 | 7,21 | 10,90 | ||||||
1400 | 11,33 | 3,00 | 10,71 | 5,10 | 10,23 | 7,30 | 9,82 | 9,40 | 9,47 | 11,60 | 9,12 | 12,60 | ||||||
1600 | 13,17 | 3,40 | 12,54 | 5,90 | 12,03 | 8,30 | 11,66 | 10,80 | 11,30 | 13,20 | 10,78 | 15,20 | ||||||
1800 | 15,00 | 3,90 | 14,38 | 6,60 | 13,90 | 9,40 | 13,49 | 12,10 | 13,14 | 14,90 | 12,14 | 16,90 | ||||||
2000 | 16,84 | 4,30 | 16,21 | 7,40 | 15,73 | 10,40 | 15,33 | 13,50 | 14,97 | 16,50 | 13,57 | 18,50 | ||||||
2200 | 18,67 | 4,70 | 18,05 | 8,10 | 17,57 | 11,50 | 17,16 | 14,80 | 16,81 | 18,20 | 16,11 | 20,20 |
modèle |
Épuisez le diamètre gauche (Millimètre) |
Vitesse |
Pression différente pour la circulation d'air différente d'admission (M3/min)etlapuissanced'axe(kilowatts) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
T/MN |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
M3 /min | Kilowatt | M3 /min | kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | |||
SL 6005 |
80 (3") |
800 | 4,63 | 1,70 | 4,07 | 2,70 | 3,65 | 3,60 | 3,29 | 4,60 | 2,97 | 5,60 | 2,68 | 6,60 | 2,42 | 7,60 | ||
1000 | 6,13 | 2,10 | 5,57 | 3,30 | 5,14 | 4,60 | 4,78 | 5,80 | 4,46 | 7,10 | 4,17 | 8,30 | 3,91 | 9,50 | 3,66 | 10,80 | ||
1200 | 7,62 | 2,50 | 7,07 | 4,00 | 6,64 | 5,50 | 6,28 | 7,00 | 5,96 | 8,50 | 5,67 | 10,00 | 5,76 | 11,50 | 5,00 | 12,90 | ||
1400 | 9,12 | 2,90 | 8,56 | 4,60 | 8,13 | 6,40 | 7,77 | 8,10 | 7,45 | 9,90 | 7,17 | 11,60 | 6,90 | 13,40 | 6,65 | 15,10 | ||
1600 | 10,61 | 3,30 | 10,06 | -- | 9,63 | 7,30 | 9,27 | 9,30 | 8,95 | 11,30 | 8,66 | 13,30 | 8,40 | 15,30 | 8,15 | 17,30 | ||
1800 | 12,11 | 3,70 | 11,55 | 6,00 | 11,12 | 8,20 | 10,76 | 10,50 | 10,44 | 12,70 | 10,16 | 14,90 | 9,89 | 17,20 | 9,64 | 19,40 | ||
2000 | 13,60 | 4,10 | 13,05 | 6,60 | 12,62 | 9,10 | 12,26 | 11,60 | 11,94 | 14,10 | 11,65 | 16,60 | 11,39 | 19,10 | 11,14 | 21,60 | ||
SL 6008 |
125 (5") |
800 | 7,41 | 2,30 | 6,51 | 3,80 | 5,83 | 5,40 | 5,25 | 7,00 | 4,74 | 8,60 | 4,28 | 10,20 | 3,86 | 11,80 | ||
1000 | 10,45 | 2,80 | 9,88 | 4,80 | 9,46 | 6,80 | 9,12 | 8,80 | 8,53 | 10,80 | 8,21 | 12,80 | 7,88 | 14,80 | 7,12 | 16,70 | ||
1200 | 12,98 | 3,40 | 12,29 | 5,80 | 11,61 | 8,20 | 11,12 | 10,50 | 10,52 | 12,90 | 10,21 | 15,30 | 9,64 | 17,70 | 9,25 | 20,10 | ||
1400 | 15,58 | 3,90 | 15,12 | 6,70 | 14,77 | 9,50 | 14,42 | 12,30 | 13,91 | 15,10 | 13,45 | 17,90 | 13,01 | 20,70 | 12,64 | 23,40 | ||
1600 | 16,97 | 4,50 | 16,45 | 7,70 | 15,99 | 10,90 | 15,43 | 14,10 | 14,97 | 17,20 | 14,35 | 20,40 | 13,67 | 23,60 | 13,03 | 26,80 | ||
1800 | 19,67 | 5,10 | 19,46 | 8,70 | 18,99 | 12,20 | 18,50 | 15,80 | 18,10 | 19,40 | 17,78 | 23,00 | 17,40 | 26,60 | 17,03 | 30,10 | ||
2000 | 21,75 | 5,60 | 20,85 | 9,60 | 20,17 | 13,60 | 19,59 | 17,60 | 19,08 | 21,60 | 18,62 | 25,50 | 18,20 | 29,50 | 17,81 | 33,50 |
modèle |
Échappement diamètre de port (Millimètre) |
Vitesse |
Pression différente pour la circulation d'air différente d'admission (M3/min)etlapuissanced'axe(kilowatts) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
T/MN |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
M3 /min | Kilowatt | M3 /min | kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | |||
SL 6015 |
150 (6") |
800 | 14,90 | 3,60 | 14,22 | 6,60 | 13,94 | 9,60 | 12,86 | 12,60 | 10,40 | 14,30 | 8,70 | 16,30 | ||||
1000 | 19,38 | 4,60 | 18,71 | 8,30 | 17,43 | 12,00 | 16,34 | 15,80 | 15,20 | 19,93 | 14,20 | 22,93 | ||||||
1200 | 22,87 | 5,50 | 21,20 | 10,00 | 19,91 | 14,40 | 18,83 | 18,90 | 17,83 | 21,40 | 16,07 | 23,40 | ||||||
1400 | 27,36 | 6,40 | 25,68 | 11,60 | 24,40 | 16,80 | 23,31 | 22,10 | 22,02 | 25,00 | 20,12 | 28,00 | ||||||
1600 | 31,84 | 7,30 | 30,17 | 13,30 | 28,88 | 19,30 | 27,80 | 25,20 | 26,21 | 28,60 | 24,56 | 31,60 | ||||||
1800 | 36,33 | 8,20 | 34,65 | 14,90 | 33,37 | 21,70 | 32,28 | 28,40 | 30,40 | 32,20 | 27,49 | 36,20 | ||||||
2000 | 40,81 | 9,10 | 39,14 | 16,60 | 37,85 | 24,10 | 36,77 | 31,50 | 34,59 | 35,70 | 30,50 | 39,70 | ||||||
SL 7006 |
100 (4") |
700 | 6,93 | 2,10 | 6,26 | 3,60 | 5,75 | 5,00 | 5,32 | 6,40 | 4,94 | 7,80 | 4,59 | 9,30 | 4,27 | 10,70 | 4,24 | 10,90 |
800 | 8,15 | 2,50 | 7,48 | 4,10 | 6,97 | 5,70 | 6,54 | 7,30 | 6,16 | 9,00 | 5,81 | 10,60 | 5,50 | 12,20 | 5,20 | 13,80 | ||
1000 | 10,59 | 3,10 | 9,92 | 5,10 | 9,41 | 7,10 | 8,98 | 9,20 | 8,60 | 11,20 | 8,25 | 13,20 | 7,94 | 15,30 | 7,64 | 17,30 | ||
1200 | 13,03 | 3,70 | 12,36 | 6,10 | 11,85 | 8,60 | 11,42 | 11,00 | 11,04 | 13,40 | 10,69 | 15,90 | 10,38 | 18,30 | 10,08 | 20,80 | ||
1400 | 15,47 | 4,30 | 14,81 | 7,10 | 14,29 | 10,00 | 13,86 | 12,80 | 13,48 | 15,70 | 13,13 | 18,50 | 12,82 | 21,40 | 12,52 | 24,20 | ||
1600 | 17,91 | 4,90 | 17,25 | 8,20 | 16,73 | 11,40 | 16,30 | 14,70 | 15,92 | 17,90 | 15,58 | 21,20 | 15,26 | 24,40 | 14,96 | 27,70 |
modèle |
Échappement diamètre de port Millimètre |
vitesse |
Pression différente pour la circulation d'air différente d'admission (M3/min)etlapuissanced'axe(kilowatts) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
T/MN |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
M3 /min | Kilowatt | M3 /min | kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | |||
SL 7011 |
150 (6") |
700 | 12,99 | 3,30 | 11,87 | 5,90 | 11,77 | 8,60 | 11,45 | 11,20 | 10,98 | 13,80 | 10,09 | 16,40 | 9,56 | 19,00 | ||
800 | 16,23 | 3,80 | 15,11 | 6,80 | 14,78 | 9,80 | 14,54 | 12,80 | 13,90 | 15,70 | 13,33 | 18,70 | 12,80 | 21,70 | 12,11 | 24,70 | ||
1000 | 20,71 | 4,80 | 19,59 | 8,50 | 18,74 | 12,20 | 18,02 | 16,00 | 17,38 | 19,70 | 16,81 | 23,40 | 16,28 | 27,10 | 14,79 | 30,90 | ||
1200 | 24,88 | 5,70 | 24,11 | 10,00 | 23,25 | 14,50 | 22,52 | 19,00 | 21,88 | 23,40 | 21,31 | 27,90 | 20,78 | 32,40 | 19,28 | 36,90 | ||
1400 | 29,72 | 6,50 | 28,59 | 11,70 | 27,73 | 16,90 | 27,00 | 22,10 | 26,36 | 27,40 | 25,79 | 32,60 | 25,26 | 37,80 | 24,76 | 43,00 | ||
1600 | 33,20 | 7,40 | 32,07 | 13,40 | 31,21 | 19,30 | 30,48 | 25,30 | 29,84 | 31,30 | 29,27 | 37,20 | 28,74 | 43,20 | 28,24 | 49,20 | ||
SL 7018 |
200 (8") |
700 | 21,55 | 4,80 | 19,79 | 9,10 | 18,45 | 13,40 | 17,33 | 17,60 | 16,30 | 18,50 | 14,80 | 19,50 | ||||
800 | 26,22 | 5,50 | 25,46 | 10,40 | 24,12 | 15,30 | 23,56 | 20,20 | 22,70 | 26,50 | 20,70 | 30,50 | ||||||
1000 | 32,54 | 6,90 | 30,79 | 13,00 | 29,45 | 19,10 | 28,32 | 25,20 | 27,60 | 30,34 | 25,60 | 35,34 | ||||||
1200 | 39,87 | 8,30 | 38,12 | 15,60 | 36,77 | 22,90 | 35,65 | 30,20 | 34,90 | 35,60 | 32,63 | 40,60 | ||||||
1400 | 47,20 | 9,70 | 45,44 | 18,20 | 44,10 | 26,70 | 42,98 | 35,30 | 40,00 | 39,45 | 37,00 | 44,45 | ||||||
1600 | 54,53 | 11,00 | 52,77 | 20,80 | 51,43 | 30,60 | 50,30 | 40,30 | 48,65 | 44,20 | 43,55 | 50,20 |
modèle |
Échappement diamètre de port Millimètre |
Vitesse |
Pression différente pour la circulation d'air différente d'admission (M3/min)etlapuissanced'axe(kilowatts) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
T/MN |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
M3 /min | Kilowatt | M3 /min | kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | |||
SL 8016 |
200 (8") |
700 | 20,38 | 7,05 | 18,18 | 10,56 | 16,54 | 14,36 | 15,11 | 17,37 | 13,90 | 21,58 | 12,80 | 25,78 | ||||
850 | 25,87 | 8,56 | 23,67 | 13,38 | 22,02 | 17,44 | 20,60 | 21,10 | 19,39 | 26,20 | 18,29 | 31,30 | ||||||
1000 | 31,35 | 10,08 | 29,16 | 15,09 | 27,51 | 20,52 | 26,09 | 24,82 | 24,88 | 30,82 | 23,78 | 36,82 | 22,72 | 42,83 | 21,80 | 48,83 | ||
1150 | 36,84 | 11,59 | 34,65 | 17,35 | 33,00 | 23,59 | 31,57 | 28,54 | 30,37 | 35,45 | 29,27 | 42,35 | 28,21 | 49,25 | 27,29 | 56,15 | ||
1250 | 40,50 | 12,60 | 38,30 | 18,86 | 36,66 | 25,65 | 35,23 | 31,02 | 34,02 | 38,53 | 32,93 | 46,03 | 31,87 | 53,53 | 30,95 | 61,04 | ||
1400 | 45,99 | 14,11 | 43,79 | 21,12 | 42,15 | 28,72 | 40,72 | 34,75 | 39,51 | 43,15 | 38,41 | 51,55 | 37,35 | 59,96 | 36,44 | 68,36 | ||
1500 | 49,65 | 15,11 | 47,45 | 22,63 | 45,80 | 30,78 | 44,38 | 37,23 | 43,17 | 46,23 | 42,07 | 55,24 | 41,01 | 64,24 | 40,10 | 73,24 | ||
SL 8024 |
250 (10") |
700 | 30,85 | 9,34 | 27,73 | 14,94 | 25,32 | 20,92 | 23,29 | 25,74 | 21,54 | 32,04 | 19,95 | 38,33 | ||||
850 | 39,07 | 11,34 | 35,95 | 18,14 | 33,54 | 25,41 | 31,51 | 31,26 | 29,76 | 38,90 | 28,17 | 46,54 | ||||||
1000 | 47,29 | 13,34 | 44,17 | 21,34 | 41,76 | 29,89 | 39,73 | 36,77 | 37,98 | 45,77 | 36,39 | 54,76 | ||||||
1150 | 55,51 | 15,34 | 52,39 | 24,54 | 49,98 | 34,37 | 47,95 | 42,29 | 46,20 | 52,63 | 44,61 | 62,97 | ||||||
1250 | 60,99 | 16,67 | 57,87 | 26,67 | 55,46 | 37,36 | 53,43 | 45,97 | 51,68 | 57,21 | 50,09 | 68,45 | ||||||
1400 | 69,21 | 18,67 | 66,09 | 29,87 | 63,68 | 41,85 | 61,65 | 51,48 | 59,90 | 64,27 | 58,31 | 76,66 | ||||||
1500 | 74,69 | 20,01 | 71,57 | 32,00 | 69,16 | 44,84 | 67,13 | 55,16 | 65,38 | 68,65 | 63,79 | 82,14 |
modèle |
Port d'échappement Diamètre (Millimètre) |
Vitesse |
Pression différente pour la circulation d'air différente d'admission (M3/min)etlapuissanced'axe(kilowatts) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
T/MN |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
M3 /min | Kilowatt | M3 /min | kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | |||
SL 9020 |
250 (10") |
700 | 34,83 | 10,06 | 31,68 | 16,32 | 29,26 | 23,00 | 27,20 | 28,40 | 25,44 | 35,35 | 23,81 | 42,31 | ||||
850 | 43,92 | 12,22 | 40,77 | 19,82 | 38,35 | 27,93 | 36,29 | 34,48 | 34,53 | 42,93 | 32,89 | 51,38 | ||||||
1000 | 53,01 | 14,37 | 49,86 | 23,32 | 47,43 | 32,86 | 45,37 | 40,57 | 43,62 | 50,50 | 41,98 | 60,44 | 40,47 | 70,38 | 39,13 | 80,32 | ||
1150 | 62,09 | 16,53 | 58,94 | 26,82 | 56,52 | 37,79 | 54,46 | 46,65 | 52,70 | 58,08 | 51,07 | 69,51 | 49,55 | 80,94 | 48,22 | 92,37 | ||
1250 | 68,15 | 17,96 | 65,00 | 29,15 | 62,58 | 41,08 | 60,52 | 50,71 | 58,76 | 63,13 | 57,13 | 75,55 | 55,61 | 87,98 | 54,28 | 100,40 | ||
1400 | 77,24 | 20,12 | 74,09 | 32,64 | 71,66 | 46,01 | 69,60 | 56,79 | 67,85 | 70,71 | 66,21 | 84,62 | 64,70 | 98,54 | 63,36 | 112,45 | ||
1500 | 83,30 | 21,56 | 80,15 | 34,98 | 77,72 | 49,30 | 75,66 | 60,85 | 73,91 | 75,76 | 72,27 | 90,67 | 70,76 | 105,57 | 69,42 | 120,48 | ||
SL 9030 |
300 (12") |
700 | 52,65 | 13,82 | 48,12 | 23,54 | 44,68 | 33,83 | 41,78 | 42,20 | 39,24 | 52,61 | 36,97 | 63,01 | ||||
850 | 66,25 | 16,79 | 61,71 | 28,58 | 58,27 | 41,08 | 55,37 | 51,24 | 52,83 | 63,88 | 50,57 | 76,52 | ||||||
1000 | 79,84 | 19,75 | 75,31 | 33,62 | 71,86 | 48,32 | 68,96 | 60,28 | 66,43 | 75,15 | 64,16 | 90,02 | ||||||
1150 | 93,43 | 22,71 | 88,90 | 38,67 | 85,46 | 55,57 | 82,56 | 69,33 | 80,02 | 86,43 | 77,75 | 103,52 | ||||||
1250 | 102,49 | 25,67 | 97,96 | 43,71 | 94,52 | 62,82 | 91,62 | 78,37 | 89,08 | 97,70 | 86,82 | 117,03 | ||||||
1400 | 116,09 | 27,65 | 111,56 | 47,07 | 108,11 | 67,65 | 105,21 | 84,40 | 102,68 | 105,21 | 100,41 | 126,03 | ||||||
1500 | 125,15 | 29,62 | 120,62 | 50,44 | 117,18 | 72,49 | 114,28 | 90,43 | 111,74 | 112,73 | 109,47 | 135,03 | ||||||
Modèle |
Épuisez le diamètre gauche (Millimètre) |
Vitesse |
Pression différente pour la circulation d'air différente d'admission (M3/min)etlapuissanced'axe(kilowatts) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
T/MN |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
M3 /min | Kilowatt | M3 /min | kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | M3 /min | Kilowatt | |||
SL 10027 |
300 (12") |
800 | 74,04 | 17,21 | 69,22 | 29,60 | 65,60 | 42,71 | 62,59 | 53,39 | 59,88 | 66,58 | 57,57 | 79,77 | ||||
900 | 79,06 | 19,36 | 74,24 | 33,30 | 70,63 | 48,05 | 67,61 | 60,07 | 64,90 | 74,90 | 62,59 | 89,74 | ||||||
1000 | 89,11 | 21,51 | 84,29 | 37,00 | 80,67 | 53,39 | 77,66 | 66,74 | 74,95 | 83,23 | 72,64 | 99,71 | 70,32 | 116,19 | 68,32 | 132,68 | ||
1100 | 99,16 | 23,66 | 94,34 | 40,70 | 90,72 | 58,73 | 87,70 | 73,42 | 84,99 | 91,55 | 82,68 | 109,68 | 80,37 | 127,81 | 78,36 | 145,94 | ||
1250 | 114,23 | 26,89 | 109,41 | 46,25 | 105,79 | 66,74 | 102,77 | 83,43 | 100,06 | 104,03 | 97,75 | 124,64 | 95,44 | 145,24 | 93,43 | 165,85 | ||
1400 | 129,30 | 30,11 | 124,47 | 51,80 | 120,86 | 74,74 | 117,84 | 93,44 | 115,13 | 116,52 | 112,82 | 139,59 | 110,51 | 162,67 | 108,50 | 185,75 | ||
SL 10034 |
350 (14") |
800 | 94,08 | 20,95 | 88,39 | 36,78 | 84,08 | 53,48 | 80,41 | 67,13 | 77,24 | 83,75 | 74,33 | 100,37 | ||||
900 | 100,42 | 23,57 | 94,72 | 41,38 | 90,41 | 60,17 | 86,74 | 75,52 | 83,57 | 94,22 | 80,66 | 112,92 | ||||||
1000 | 113,08 | 26,19 | 107,38 | 45,98 | 103,07 | 66,85 | 99,40 | 83,91 | 96,24 | 104,69 | 93,32 | 125,47 | ||||||
1100 | 125,74 | 30,12 | 120,04 | 52,87 | 115,74 | 76,88 | 112,06 | 96,50 | 108,90 | 120,39 | 105,99 | 144,28 | ||||||
1250 | 144,73 | 34,05 | 139,04 | 59,77 | 134,73 | 86,91 | 131,06 | 109,09 | 127,89 | 136,10 | 124,98 | 163,10 | ||||||
1400 | 163,73 | 36,67 | 158,03 | 64,37 | 153,72 | 93,59 | 150,05 | 117,48 | 146,89 | 146,56 | 143,97 | 175,65 |
Personne à contacter: Amelia
Téléphone: 86-18051930311
Télécopieur: 86-510-82752846
