Détails sur le produit:
|
| Modèle: | Cummins 6CTA (turbo et charge refroidis à l'eau) | Déplacement: | 8.3L (2,19 gallons des USA) |
|---|---|---|---|
| Puissance: | 178kW (240HP) | T/MN évalué (prémonter): | 2200rpm |
| Moteur de rotation: | Fabricant variable et réversible de double moteur hydraulique - : SAUER-DANFOSS | Poids: | 14500 kilogrammes (31973 livres) |
| Dimensions de transport (L ×H) de × W: | 5900×2240×2500mm (pouce 232.3×88.1×98.4) | ||
| Surligner: | Plate-forme de forage à noyau de diamant entièrement hydraulique,plate-forme de forage à noyau de diamant 178kW,plate-forme de forage à noyau de 2200 tr/min |
||

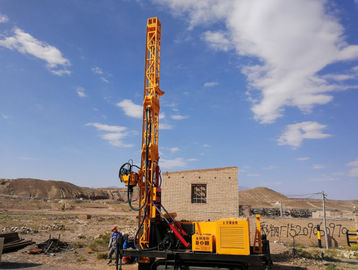

Équipement de forage géotechnique entièrement hydraulique de plate-forme de noyau de diamant
La plate-forme de forage hydraulique souterraine convient au forage de trous à des fins d'exploration minière, elle pourrait également être utilisée dans le carottage de surface, l'ingénierie ferroviaire, le tunnelage, la construction et le projet de conservation de l'eau.Vous en tirerez certainement beaucoup profit grâce à ses performances excellentes et fiables.
I. Caractéristiques principales de la plate-forme :
1. La pompe à huile entraîne le moteur à tourner, le cylindre hydraulique fonctionnant sans tourelle.
2. Le système de rotation, d'alimentation, de pompage et de serrage de la carotteuse repose sur l'entraînement par fluide ;rendre votre travail de forage plus fluide que n'importe quel concurrent ;
3. La vitesse de forage rapide peut percer des trous sous n'importe quel angle dans le tunnel de travail par colonne, battre l'applicabilité;
4. Avec le guide en V, la plate-forme fournit la plus grande concentration autour d'un axe principal ;
5. Facile à entretenir, réparer, démonter, installer et déplacer.
Toutes les plates-formes de forage souterraines hydrauliques sont composées d'une unité d'alimentation, d'un corps de machine, d'un panneau de commande, d'une unité de rotation, d'un support de tige et d'une pompe à boue.
II.Principaux paramètres de performance de HYDX-6
Les chiffres de ces tableaux ont été calculés sur la base d'expériences sur le terrain et peuvent être raisonnablement attendus.La capacité de forage réelle dépendra des outils et des conditions de cale, des techniques de forage et de l'équipement utilisé.
| Moteur diesel | Modèle | Cummins 6CTA (turbocompressé et refroidi par eau de suralimentation) |
| Déplacement | 8,3 L (2,19 gallons américains) | |
| Du pouvoir | 178kW (240CV) | |
| RPM nominal (réglage d'usine) | 2200 tr/min | |
| Capacité de forage | Plate-forme hydraulique de noyau de diamant de BQ | 2000 m (6560 pieds) |
| NQ | 1600 m (5248 pieds) | |
| QG | 1300 m (4264 pieds) | |
| Plate-forme hydraulique de noyau de diamant de PQ | 1000 m (3280 pieds) | |
| Moteur rotatif | Double Moteur Hydraulique - Variable et Réversible Constructeur : SAUER-DANFOSS | |
| RPM | Deux quarts de travail/changement continu 0-1100 tr/min | |
| Rapports de plate-forme hydraulique de noyau de diamant | 1er 8,776:1 2e 2,716:1 | |
| Ouvreur de tête | coulissement latéral avec entraînement hydraulique | |
| Tête de forage | Mandrin hydraulique (PQ) | Ouverture hydraulique, serrage par ressort à disque, capacité de maintien axial de type normalement C fermé de 222 400 N |
| Max.Couple | 6400 N·m (4717 lbf·ft) | |
| Diamètre de maintien | 121 mm (4,76 pouces) | |
| Max.Capacité de levage de la broche | 220 kN (49456 lbf) | |
| Max.Puissance d'alimentation | 110 kN (24728 lbf) | |
| Pompe primaire | Pompe hydraulique : pompe Triplex à piston axial à cylindrée variable pour l'entraînement du rotateur, de la pompe à boue du treuil et des vérins de nivellement.Avec système de détection de charge. | Fabricant : DANFOSS 1ère pompe : 200 LPM à 31,5 MPa 2e pompe : 120 LPM à 28 MPa 3e pompe : 102 LPM à 16 MPa |
| Réservoir hydraulique | Capacité | 420 L (111 gallons américains) |
| Vitesse de levage (fil unique) | 38-70m/min (tambour nu) | |
| Capacité du principal | Force de levage (fil unique) | 120kN (26976 lbf) |
| Hisser | Diamètre du fil d'acier | 22 mm (0,86 pouce) |
| Longueur du fil d'acier | 50 m (164 pieds) | |
| Capacité du palan filaire | Force de levage (fil unique) | 15 kN (3372 lbf) (tambour nu) |
| Diamètre du fil d'acier | 6 mm (0,24 pouce) | |
| Longueur du fil d'acier | 2000 m (6560 pieds) | |
| Hauteur du mât | 11 m (36 pieds) | |
| Angle de réglage du mât | 0°—90° | |
| Angle de forage de la plate-forme de forage hydraulique au diamant | 45º hors horizontal à 90ºvertical vers le bas | |
| Mât | Coup d'alimentation | 3800 millimètres (150 pouces) |
| Course de glissement | 1500 millimètres (59 pouces) | |
| Alimentation Tirer | 22000kg (48510 livres) | |
| Poussée d'alimentation | 11000kg (24255 livres) | |
| Tringle à tige | 3 m ou 6 m (9,84 pieds ou 19,68 pieds) | |
| Taper | Piston triplex de pompe alternative | |
| Modèle | BW320 | |
| Pompe à boue | Accident vasculaire cérébral | 110 mm (4,3 pouces) |
| Volume de sortie | 320 230 165 118 L/min (84,5, 61, 44, 31 gallons US/min) | |
| Décompresser | 4,0, 5,0, 6,0, 8,0 MPa (580, 725, 870, 1160 psi) | |
| Pince à pied | Portée de serrage | 55,5-117,5 mm (2,19-4,63 pouces) trou traversant Ф154 mm (6,06 pouces) |
| Lester | 14500 kilogrammes (31973 livres) | |
| Les autres | Dimensions de transport (L × l × H) | 5900 × 2240 × 2500 mm (232,3 × 88,1 × 98,4 pouces) |
| Voie de transport | Chenille d'acier |
