Détails sur le produit:
|
Type: | Pleine plate-forme de forage extérieure hydraulique de noyau | Modèle: | CR26 |
---|---|---|---|
Moteur: | WEICHAI WP7.300 7,4 L | Capacité de forage: | QG 1850M de NQ 2250M |
Dimensions de transport: | 6350×2240×2480mm | ||
Surligner: | Pleine plate-forme de forage extérieure hydraulique de noyau,Installation de perceuse de noyau de l'exploitation CR12,Installation de perceuse géologique de noyau d'exploration |

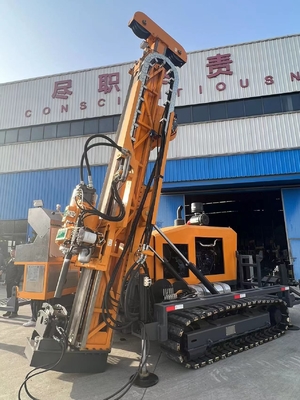

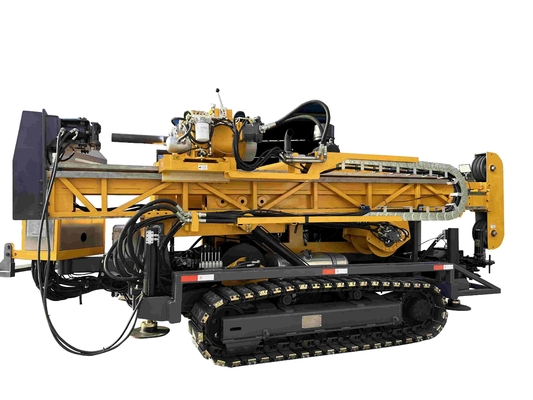

QG 1850M Mining Core Drill Rig Exploration Geological Mine Diamond de CR26 nq 2250M
La plate-forme de forage hydraulique du noyau CR22 est raisonnable dans la conception, excellente dans la représentation, facile pour l'opération et commode pour l'entretien.
L'installation de perceuse de noyau de plein hydraulique et du rotateur a adopté la technologie du dénoyautage de câble a été le type dominant installation pour les dépôts de minérai solides prospectant dans les comtés développés dans le monde. Elle pourrait être appliquée à l'exploration et à la prospection de la géologie, de la métallurgie, du charbon, du pétrole, du gaz naturel, des eaux souterraines et d'autres industries.
CR22 peut être appliqué au perçage oblique et vertical. Étant une installation équipée du diamant et du perçage mordu par alliage de carbure, il peut être employé dans les domaines de la géologie, de la métallurgie, du charbonnage, de l'industrie d'arme nucléaire et de la mesure d'hydrologie.
Paramètres d'optimisation du traitement principaux de CR-26
Moteur diesel | Modèle | WEICHAI WP7.300 |
Déplacement | 7,4 L | |
Puissance | 220 kilowatts (300 HP) | |
T/MN évalué | 2100rpm | |
Capacité de forage | Bq | 2850 m |
Nq | 2250 m | |
QG | 1850 m | |
PQ | 1350 m | |
Tête de perceuse | Moteur de rotation |
Moteur hydraulique à deux vitesses Rexroth de l'Allemagne |
VITESSE DE FORAGE T/MN |
Trois décalages Changement de Stepless : 0-1250 T/MN |
|
Rapports |
1er 8.2:1 2ème 4.2:1 3nd 1:1 |
|
Ouvreur principal | Manière liding de Sidewises avec la commande hydraulique | |
Mandrin hydraulique (PQ) |
Hydrauliquement ouvert, ressort de disque maintenant, normalement C a fermé le type Capacité se tenante axiale de 294000 N |
|
Max. Torque | 6550 N·m | |
Diamètre de prise | 121 millimètres | |
Capacité de Max. Lifting d'axe | kN 270 | |
Max. Feeding Power
|
kN 10 | |
Pompe primaire
|
Pompe hydraulique : Pompe triple volumétrique axiale pour l'entraînement du rotateur, pompe de boue de treuil et crics de mise à niveau. Avec la charge sentant le système. |
Producteur : Danfoss du Danemark 1ère pompe : 280LPM à MPA 35 2ème pompe : 260LPM à 31.5MPa 3ème pompe : 130 LPM à 31.5MPa |
Réservoir hydraulique | Capacité | 300 L |
Capacité de grue principale | Levant la vitesse (fil simple) | 0-80 m/min (tambour nu) |
Levant la force (fil simple) | kN 130 | |
Diamètre de fil d'acier | 22-24 millimètres | |
Longueur de fil d'acier | 55 m | |
Capacité de grue de câble | Levant la force (fil simple) | kN 15 (3372 livres-force) (tambour nu) |
Diamètre de fil d'acier | 6 millimètres (0,24 pouces) | |
Longueur de fil d'acier | 2500 m | |
Mât | Taille de mât | 9,5 m |
Mât ajustant l'angle | 0°-90° | |
Angle de forage |
45º horizontal à 90ºvertical vers le bas
|
|
Course de alimentation | 3700 millimètres | |
Course de patinage | 1000 millimètres | |
Traction d'alimentation | 27 tonnes | |
Poussée d'alimentation | 10 tonnes | |
TRACTION DE TIGE | 3m ou 6m (9.84feet ou 19.68feet) | |
Pompe de boue | Type | Plongeur de Triplex de pompe à mouvement alternatif |
Modèle | BW320 | |
Volume de sortie | 320 l/min | |
Pression de décharge | 8,0 MPA | |
Bride de pied | Fixage de la portée |
55.5-118 millimètres par le trou Ф165mm |
D'autres | Poids | 12,50 tonnes |
Dimensions de transport | 6350×2240×2480mm | |
Manière de transport | Chenille en acier |
Garantie et services après-vente :
1. Toutes nos plates-formes de forage sont fournies période de garantie et services après-vente, pls nous contacter pour des détails.
2. Nous offrons le support technique à vie à nos équipements de forage, svp nous contactons librement si vous avez n'importe quelle question à notre matériel de forage que vous avez reçu, nous te dirons comment résoudre le problème par l'email ou le téléphone.
