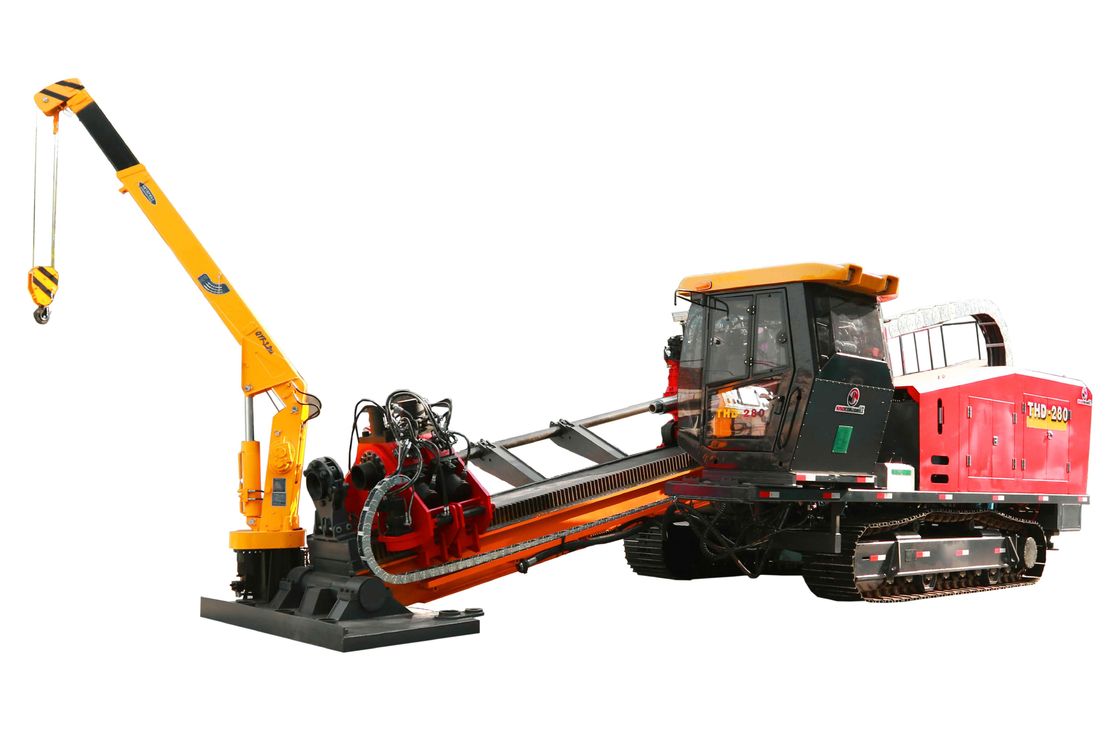

280T cabine d'exploitation intelligente avec moniteur en temps réel

280T cabine d'exploitation intelligente avec moniteur en temps réel

Résumé du produit:

Il est équipé d'un moteur diesel Weichai turbocompressé de 390 kW conforme à la phase III nationale, fournissant 530 chevaux.Le système hydraulique utilise un système de distribution de charge intelligent à double circuit fermé + ouvert, assurant des performances optimales pour la propulsion, la rétraction et la rotation dans des conditions complexes.Le système de poussée et de remise en marche est équipé d'une transmission réglable à trois pas en moins et d'une traction à 6 étages de 280 tonnes.Son châssis à rails conquiert facilement des pentes de 30°, son système de rotation offre un couple ultra-haute de 60 000 Nm et un mode de rétraction rapide de 25 000 Nm.permettant l'efficacité du "forage à passage unique" Une pince rotative auto-centrale avec un couple de 70 000 Nm et un couple de 140 000 Nm, accélérant les changements de tige de 40 secondes.Grue à bord, une cabine de commande intelligente avec surveillance en temps réel de plus de dix points de données.combiné à un champ de vision opérationnel étendu, , la sécurité et l'efficacité opérationnelle sont prioritaires.

Applications typiques:

• Installation de câbles de télécommunications urbains et ruraux

• Passages de gaz et d'eau sous route ou sous rivière

• Mise en place de conduits électriques dans les zones encombrées

• Projets d'infrastructures municipales à moyen terme

Configurations facultatives:

• Bande de forage de différentes longueurs et diamètres

• Cabine de l'opérateur personnalisable

• Système de repérage basé sur GPS

• Système de mélange et de recyclage de boue à bord

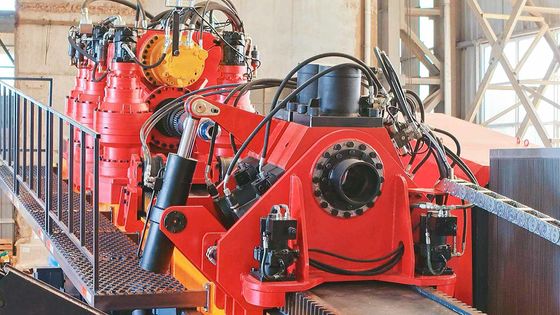

Appareil de poussée

Capacité maximale de poussée / traction: 6 engrenages, 280 tonnes

Système de poussée/tirage: support et pignon,

4 engrenages à conduire ; 3 réglables en moins de pas

La vitesse d'accélération est de 8 m/min.

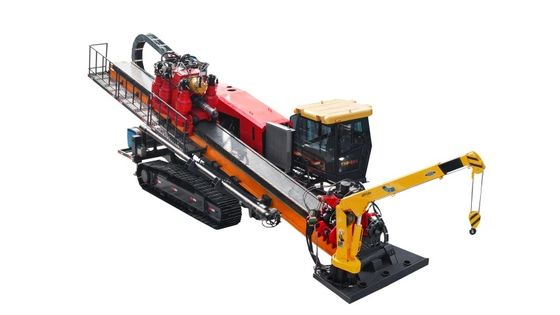

Vue de l'appareil

Réglage de la vitesse

La rotation

Système rotatif: entraînement à vitesse, régulation de vitesse à 2 pas.

Max. couple de rotation

Le régime I: 60000 Nm @ 40 r/min

Le système de régulation de la vitesse doit être conforme à l'annexe II.

Puissance du moteur

Fabricant:Weichai Power Co., Ltd.

Valeur nominale:390kw/2100 r/min

Condition de fonctionnement: Pousser/Tirer et faire pivoter peuvent satisfaire aux indices de performance maximaux énumérés ci-dessus.

Système hydraulique

Système fermé rotatif push-pull, le circuit auxiliaire adopte un système de détection de charge ouvert.

Salle d'opération

Salle d'opération à double occupation, table de travail intégrée avec machine principale

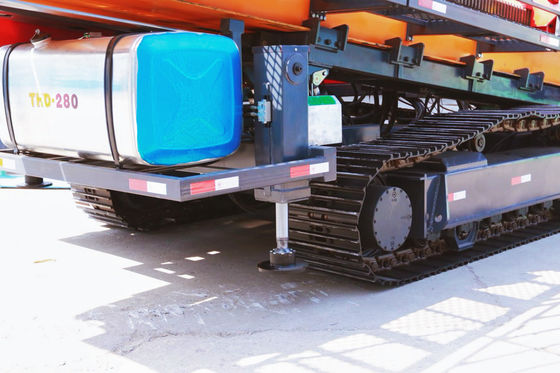

Des insectes

Forme de rails à chaîne de chenille

Angle de montée du rampant: 25 degrés

Vite de déplacement: 2,5 km/h.

Mât

Structure de type de soudage de mât, le mât peut être soulevé à l'avant pour la commodité de la machine

Angle de pénétration du mât: 8° à 16°

Crane

3T grue à bras droit, rayon de travail de 6 m.

Barre de forage

Longueur du tuyau de forage jusqu'à 6 mètres, diamètre de vis de 127 mm NC50, OD de l'adaptateur :165 à 168 mm

Clampe à pieds:

Serre-pieds: espacement réglable, menottes précises, stables et fiables

La chaîne centralisée automatiquement et tient la chaîne

Max. couple de production: 70000 Nm

Le couple de freinage maximal: 140000 Nm

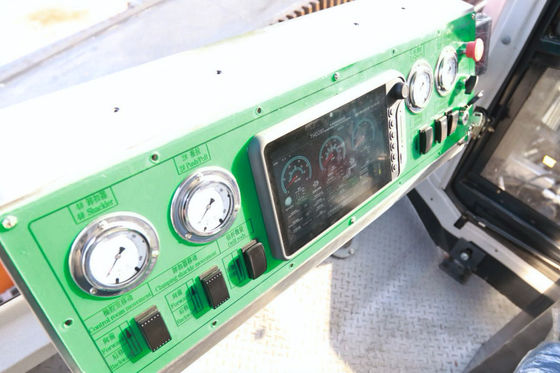

Accessoires: la pression, le débit, la vitesse et d'autres données de plus de 10 sont directement indiquées dans la salle d'opération, faciles à analyser et à juger de la situation de l'application.

Poids de la machine principale: 34 tonnes

Dimension:12.5 mX3.15 mX3.3 m
