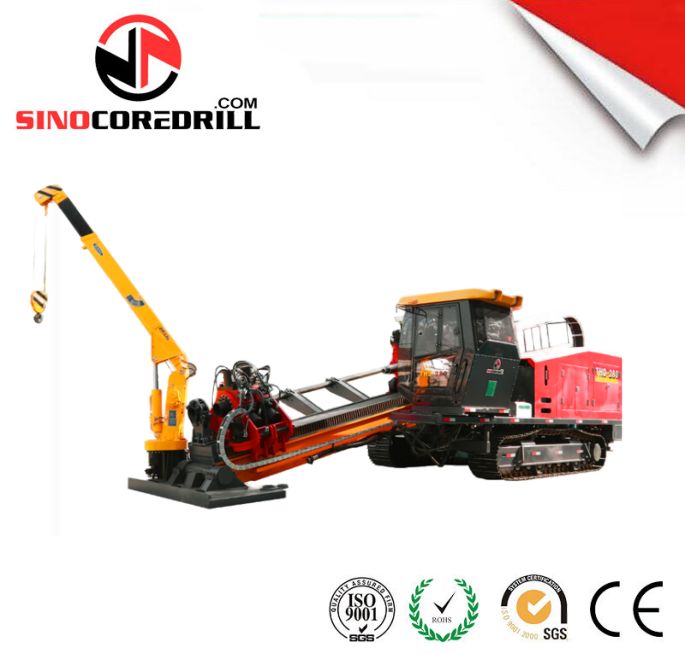

THD-280 Foreuse de forage directionnel horizontal pour projets sans tranchée de grand diamètre

THD-280 Plate-forme de forage directionnel horizontal pour les projets sans tranchée de grand diamètre

Puissant. Précis. Conçu pour les projets sans tranchée difficiles.

La plate-forme de forage directionnel horizontal THD-280T de SINOCOREDRILL est un système HDD de pointe conçu pour répondre aux exigences des installations de pipelines souterrains de grand diamètre dans les infrastructures urbaines, industrielles et transfrontalières. Conçu avec une poussée, un couple et des fonctions de contrôle intelligentes élevés, le THD-280T est conçu pour les formations géologiques difficiles et les projets sans tranchée longue distance.

Principales spécifications techniques

• Couple nominal : 65 000 Nm

• Force de traction maximale : 2800 kN

• Force de poussée maximale : 2800 kN

• Vitesse de rotation : 0–100 tr/min (en continu, réglable sur 2 vitesses)

• Puissance du moteur diesel : 390 kW à 2200 tr/min

• Longueur de la tige de forage : 6 mètres

• Diamètre du trou traversant de la broche principale : 76 mm

• Système d'entraînement : Crémaillère et pignon

• Système hydraulique : Entièrement automatique, sensible à la charge

• Mode de contrôle : Console d'opération intégrée avec surveillance en temps réel

Hautes performances dans des conditions exigeantes

Avec un couple nominal de 65 000 Nm, le THD-280T fournit la résistance en rotation nécessaire pour forer à travers des couches de roche denses, de l'argile compactée, du gravier et des terrains mixtes. Ses 2800 kN de poussée et de force de traction garantissent que les traversées longues—que ce soit sous les rivières, les autoroutes ou les zones urbaines densément construites—sont exécutées efficacement et avec précision.

Le système de contrôle de rotation variable à deux étages offre une alimentation en énergie en douceur et un contrôle directionnel précis, permettant aux opérateurs de s'adapter facilement aux conditions de forage en temps réel. Cela rend le THD-280T idéal pour les travaux de forage directionnel dans les pipelines de pétrole et de gaz, les conduits de câbles électriques, les conduites d'alimentation en eau et les installations de fibre optique.

Ingénierie intelligente pour l'efficacité de l'opérateur

La sécurité et le contrôle de l'opérateur sont au cœur de la conception du THD-280T. La cabine de l'opérateur entièrement fermée est équipée d'un panneau de commande intuitif, d'instruments de surveillance numériques et d'une disposition ergonomique pour les longues équipes. Toutes les données opérationnelles—telles que le couple, la pression, la force de traction et la vitesse de rotation—sont affichées en temps réel.

Un chargeur de tiges hydraulique automatique est disponible en option, réduisant l'intensité du travail et accélérant la manipulation des tuyaux. La conception de la tige de forage de 6 mètres améliore encore l'efficacité en réduisant la fréquence de changement de tige et en minimisant les temps d'arrêt.

Structure robuste et composants fiables

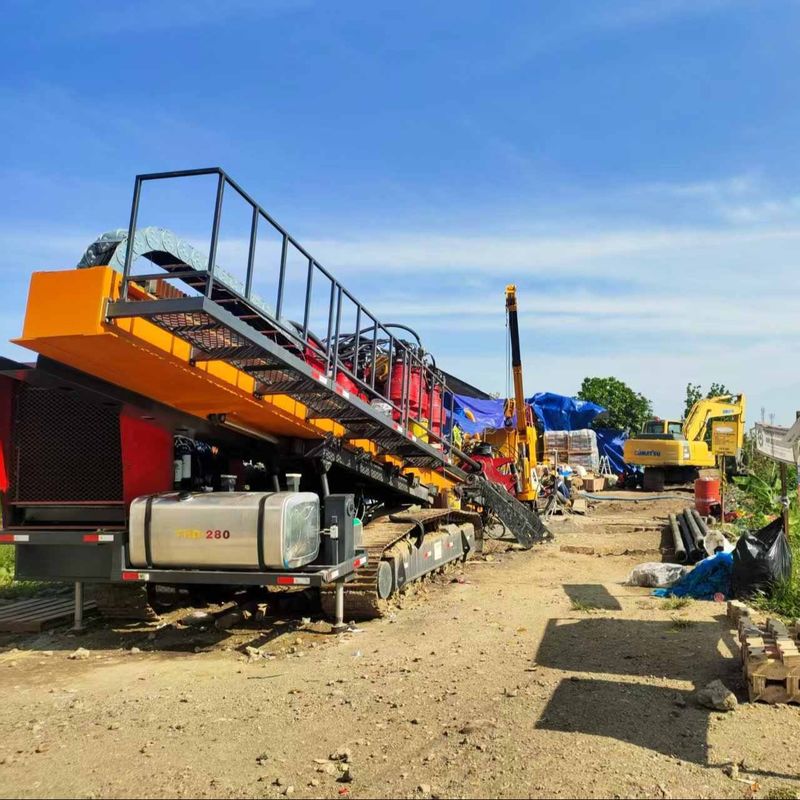

Le THD-280T est doté d'un système d'entraînement à crémaillère et pignon durable, offrant une résistance supérieure à l'usure et maintenant une grande précision de positionnement. La base de la machine est montée sur une plate-forme de chenilles en acier renforcé, ce qui lui permet de manœuvrer facilement sur diverses conditions de terrain, y compris les chantiers de construction boueux, rocheux et en pente.

La broche principale avec un trou traversant de 76 mm offre un dégagement généreux pour l'écoulement de la boue et les options d'outillage. Cela permet une intégration transparente avec une large gamme d'outils de fond de trou et de systèmes de gestion des fluides. La plate-forme est également compatible avec les filetages de tiges de forage standard de l'industrie et les accessoires HDD.

Système intégré de boue et de circulation

Pour prendre en charge le forage sans tranchée longue distance, le THD-280T peut être associé à un système complet de mélange et de recyclage de boue. Ces unités sont conçues pour maintenir une pression de fluide constante et éliminer efficacement les déblais, protégeant les parois du trou de forage et minimisant la résistance au forage.

Les systèmes de filtration avancés aident à prolonger la durée de vie des pompes et des vannes, tandis que le contrôle intelligent du débit réduit le gaspillage et l'impact environnemental. Pour les formations molles ou effondrables, des additifs et des polymères de forage optionnels peuvent être intégrés pour une stabilité accrue.

Applications dans de multiples secteurs

La plate-forme HDD THD-280T convient à une grande variété d'applications sans tranchée, notamment :

• Traversées de pipelines municipaux
  (eau, gaz, égouts)

• Conduits électriques et de télécommunications

• Installations de pipelines de pétrole et de gaz

• Traversées de rivières et d'autoroutes

• Extension des infrastructures urbaines

• Connectivité des sites industriels

Il est particulièrement utile dans les projets nécessitant un forage horizontal longue distance, une capacité de charge élevée ou des installations dans des environnements sensibles ou encombrés où l'excavation à ciel ouvert n'est pas possible.

Conçu pour les normes mondiales et la longévité

SINOCOREDRILL conçoit et fabrique ses plates-formes HDD sous un contrôle de qualité strict et une certification internationale. Le THD-280T répond à des normes rigoureuses de sécurité, de durabilité et de performance, garantissant une longue durée de vie et des coûts de maintenance minimes. Sa conception modulaire rend également l'entretien sur le terrain plus accessible et efficace.

Les pièces de rechange, le support technique et les services de formation sont facilement disponibles auprès de notre réseau de service mondial, avec une couverture spéciale en Asie du Sud-Est, au Moyen-Orient et en Amérique latine.

Pourquoi choisir le THD-280T ?

• Performances éprouvées dans des environnements sans tranchée exigeants

• Conception structurelle à haute résistance et haute précision

• Système hydraulique et de contrôle intelligent

• Personnalisable avec des chargeurs de tiges, des unités de boue et des kits d'automatisation

• Soutenu par l'équipe de support professionnel de SINOCOREDRILL
