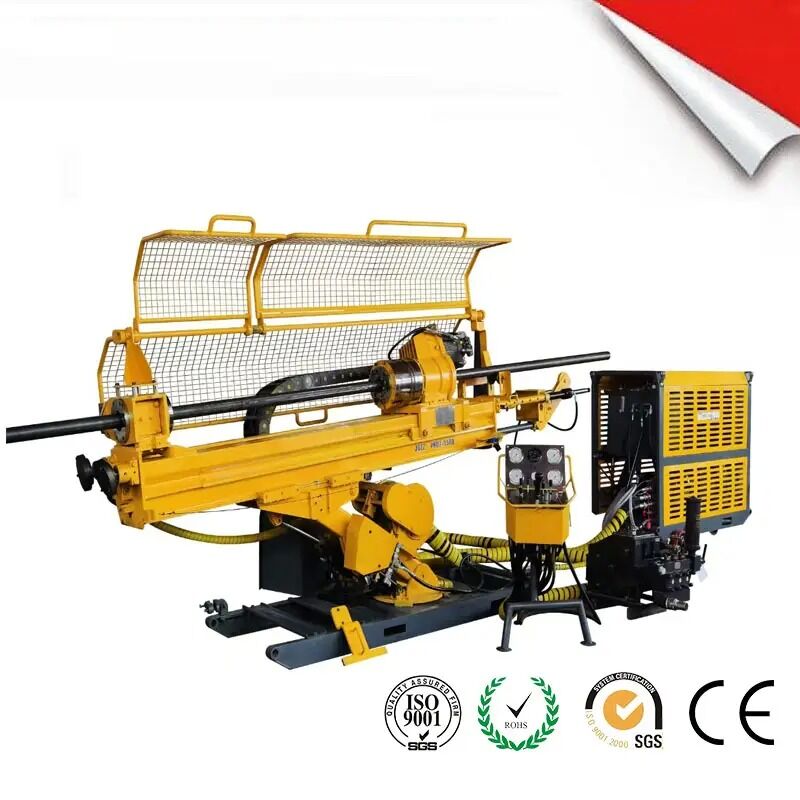

Unité de forage de noyau souterrain UN1000

Nom De La Marque:	SINOCOREDRILL
Numéro De Modèle:	ONU1000
Nombre De Pièces:	N / A
Conditions De Paiement:	LC, T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

ISO9001

Capacité de forage:

BQ1300M ; NQ1000M ; QG500M

Application:

Exploration minérale ； Souterrain ； Tunnel

Moteur électrique/puissance tr/min:

75 kW (1 450 tr/min)

Couple maximum:

1650 nm

Vitesse de broche:

Le système de freinage doit être équipé d'un système de freinage de freinage.

Angle de forage:

0-180° dans toutes les directions dans l'espace

Mettre en évidence:

plateforme de forage souterraine de noyau

Unité de forage souterraine UN1000

plateforme de forage du noyau avec garantie

Description du produit

Caractéristiques principales

Mât avec force de traction et de poussée égale

Le mât est l'épine dorsale de la foreuse. Le vérin hydraulique à double tige est directement connecté au mât, ce qui permet de réduire les coûts de maintenance et d'assurer une force de traction et de poussée égale. La foreuse UN1000 est capable de forer vers le haut sans aucune modification du mât. Les deux côtés du mât sont équipés de bandes d'usure, garantissant une longue durée de vie et des coûts de maintenance réduits.

Support de ressort à azote

Le support de ressort à azote est ouvert et serré hydrauliquement par de l'azote. La durée de vie du vérin à huile d'azote peut atteindre 1 million de cycles, réduisant considérablement les coûts de maintenance de l'équipement. La liaison entre le mandrin et le support permet d'éviter le risque de chute du train de tiges causé par une erreur humaine.

Composants de la tête d'alimentation mécanique

La tête d'alimentation est le cœur de la foreuse. La foreuse PHD adopte une conception de roulement extra-large pour améliorer la durabilité. La boîte de vitesses est entièrement étanche, ce qui permet de faire face facilement aux opérations de forage sous différents angles. Les cales peuvent être remplacées rapidement pour répondre aux exigences de construction des trains de tiges B, N et H. Le mandrin est serré par des ressorts et libéré hydrauliquement, sans craindre les fuites d'huile faciles des mandrins à capsule.

Spécifications

Diamètre du trou de forage	Profondeur de forage (vers le bas/horizontal/vers le haut)
B	1300m / 1300m / 800m
N	1000m / 1000m / 500m
H	500m / 500m / 300m
Angle de forage	Omnidirectionnel 0-180°
Puissance / Vitesse du moteur	75kW / (1450 tr/min)
Débit maximal de la pompe principale	145L/min
Pression maximale de la pompe principale	30MPa
Débit maximal de la pompe auxiliaire	65L/min
Pression maximale de la pompe auxiliaire	24MPa
Course d'alimentation	1.8m
Vitesse d'alimentation	0.8m/s
Force d'alimentation	108KN
Force de levage	108KN
Mode d'entraînement	Moteur électrique
Diamètre intérieur du trou traversant de la broche	93mm
Vitesse de la broche	0-1400 tr/min
Couple maximal	1650Nm
Force de levage du treuil	12KN (tambour vide) 4KN (tambour plein)
Capacité de câble	1300m
Vitesse du câble	250m/min (tambour plein) 90m/min (tambour vide)
Diamètre du câble en acier	5mm
Différentiel de pression de travail du treuil	20MPa
Type de support	Vérin à huile d'azote
Diamètre maximal du trou traversant du support	170 (couvercle retiré)
Force de serrage axiale	118KN
Pression maximale de la pompe à boue	10MPa
Débit maximal de la pompe à boue	160L/min
Dimensions globales de la foreuse (L×l×H)	3800×980×1890mm
Dimensions de la centrale électrique (L×l×H)	2080×1100×1660mm
Dimensions de la plateforme d'opération (L×l×H)	420×700×1100mm
Poids du lit	1900KG
Poids du véhicule d'alimentation	1100KG
Poids de la plateforme d'opération	80KG

Les filets de protection assurent la sécurité de l'opérateur.
Le vérin composite à double tige permet un corps de machine plus court et une course maximale, permettant la construction avec des tiges de forage de 3m pour améliorer l'efficacité du travail, avec une vitesse constante et une force de poussée et de traction égale.
Le système de contrôle électrique est équipé de protections multiples pour assurer la sécurité de l'équipement et du personnel.
Le mandrin mécanique à ressort est fiable et durable, résolvant efficacement le problème des fuites d'huile faciles des mandrins à capsule.
Le module d'alimentation est facile à adapter au site.
Copie de U6 Atlas Copco Eprioc.

Application

Les foreuses de carottage souterraines de Sinocoredrill ont une conception avancée, polyvalente et compacte qui les rend idéales pour l'environnement souterrain et une large gamme d'applications.
