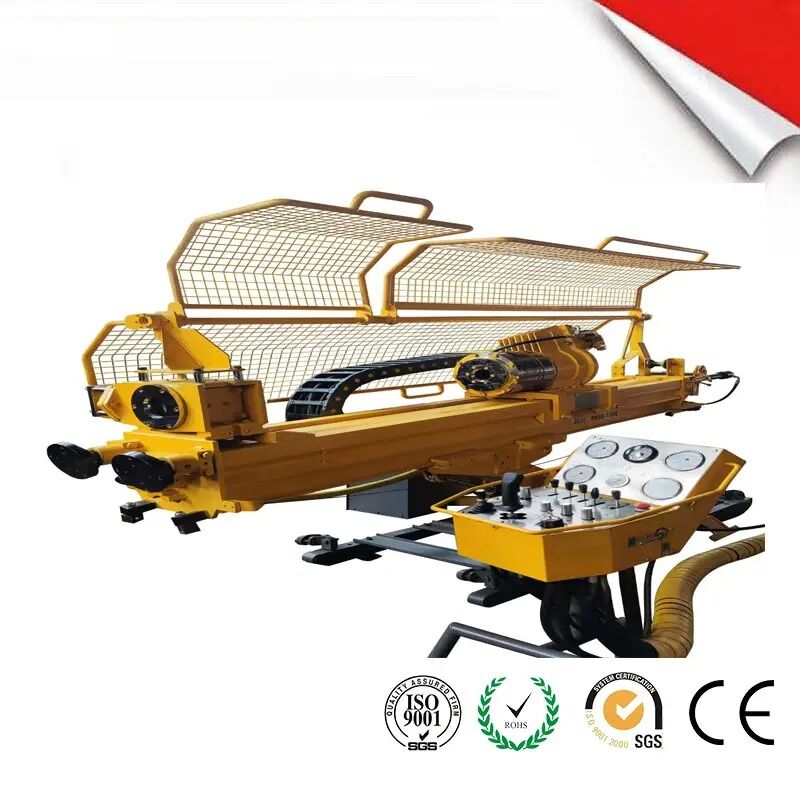

UN1500 Forage sous-terrain avec 1650 Nm de couple maximal et 0-180° Forage omnidirectionnel pour une profondeur de 1500 m

Nom De La Marque:	SINOCOREDRILL
Numéro De Modèle:	ONU1500
Nombre De Pièces:	N / A
Conditions De Paiement:	LC, T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

ISO9001

Capacité de forage:

BQ : 1500m / 1500m / 1000m

Angle de forage:

0-180° Omnidirectionnel

Application:

Exploration minérale ； Souterrain ； Tunnel

Vitesse de broche:

Le système de freinage doit être équipé d'un système de freinage de freinage.

Moteur électrique/puissance tr/min:

90 kW (1 450 tr/min)

Couple maximum:

1650 nm

Mettre en évidence:

Pour le forage sous terre

le couple est de 1650 Nm.

Forage omnidirectionnel à 1500 m de profondeur

Description du produit

UN1500 Forage souterrain de noyau

Principales caractéristiques

Structure du mât avec force de traction et de poussée égales

Le mât sert d'épine dorsale de la plate-forme de forage. Le cylindre d'huile à double barre est directement connecté au mât, réduisant les coûts d'entretien tout en fournissant une force de traction et de poussée égales.La foreuse UN1000 peut forer vers le haut sans aucune modification de mâtLes deux côtés du mât sont équipés de bandes résistantes à l'usure, assurant une longue durée de vie et des coûts d'entretien minimaux.

Détenteur de ressort pour l'azote

Le support de ressort pour l'azote fonctionne avec ouverture hydraulique et serrage à l'azote.réduction significative des coûts de maintenance des équipementsLa liaison intégrée entre le mandrin et le support élimine le risque de chute du tuyau de forage par erreur humaine.

Composants de têtes de puissance mécaniques

La tête d'alimentation représente le noyau de la plateforme de forage.La boîte de vitesses entièrement fermée gère efficacement les opérations de forage sous différents angles. Les glissades peuvent être rapidement remplacées pour répondre aux exigences de construction des tuyaux de forage B, N et H. Le mandrin est doté d'un serrage au ressort et d'un dégagement hydraulique,éliminer les préoccupations concernant les fuites d'huile fréquentes avec les chucks capsule.

Les spécifications

Diamètre du trou de forage	Profondeur de forage (vers le bas/horizontalement/vers le haut)
B. Pour	1500m / 1500m / 1000m
N	1100m / 1100m / 600m
H est	600m / 600m / 400m

Paramètre	Spécification
Angle de forage	0 à 180° Omnidirectionnel
Puissance / vitesse du moteur	Pour les véhicules à moteur électrique à combustion
Débit maximal de la pompe principale	188 L/min
Pression maximale de la pompe principale	30 MPa
Débit maximal de la pompe auxiliaire	65 litres/min
Pression maximale de la pompe auxiliaire	24 MPa
Accident vasculaire cérébral	1.8m
Vitesse d'alimentation	00,8 m/s
Force d'alimentation	108KN
Force de levage	108KN
Mode de conduite	Moteur électrique
Diamètre intérieur de la broche à travers le trou	93 mm
Vitesse de la broche	Pour les véhicules à moteur à combustion
Le couple maximal	1650Nm
Force de levage du treuil	12KN (tambour vide) 4KN (tambour plein)
Capacité des câbles	1 300 m
Vitesse de la corde	250 m/min (tambour complet) 90 m/min (tambour vide)
Diamètre de la corde de fil d'acier	5 mm
Différence de pression de travail du treuil	20 MPa
Type de support	Bouteille d'huile d'azote
Diamètre maximal du support à travers le trou	170 mm (couvercle retiré)
Force d'accrochage axiale	118KN
Pression maximale de la pompe à boue	10 MPa
Flux maximal de la pompe à boue	160 L/min
Dimension globale de la plateforme de forage (L × W × H)	3800 × 980 × 1890 mm
Dimension de la centrale électrique (L × W × H)	2080 × 1100 × 1660 mm
Dimension de la plateforme d'exploitation (L × W × H)	Pour les véhicules à moteur à combustion
Poids du lit	1900 kg
Poids du véhicule à moteur	Poids total de l'appareil
Poids de la plateforme d'exploitation	80 kg

Autres caractéristiques:

Les filets de protection assurent la sécurité des opérateurs
Une bouteille d'huile composite à double barre permet le corps de la machine le plus court et la course maximale, permettant une construction avec des tuyaux de forage de 3 m pour améliorer l'efficacité du travail,avec vitesse constante et force de poussée et de traction égales
Le système de commande électrique est équipé de plusieurs protections pour assurer la sécurité des équipements et des personnes
Le rouleau de ressort mécanique est fiable et durable, résolvant efficacement le problème de fuite d'huile facile des rouleaux de capsule
Le module d'alimentation est facile à adapter au site
Une copie de l'U6 Atlas Copco Eprioc

Application du projet

Les plates-formes de base souterraines de Sinocoredrill présentent une conception avancée, polyvalente et compacte qui les rend idéales pour les environnements souterrains et un large éventail d'applications.
