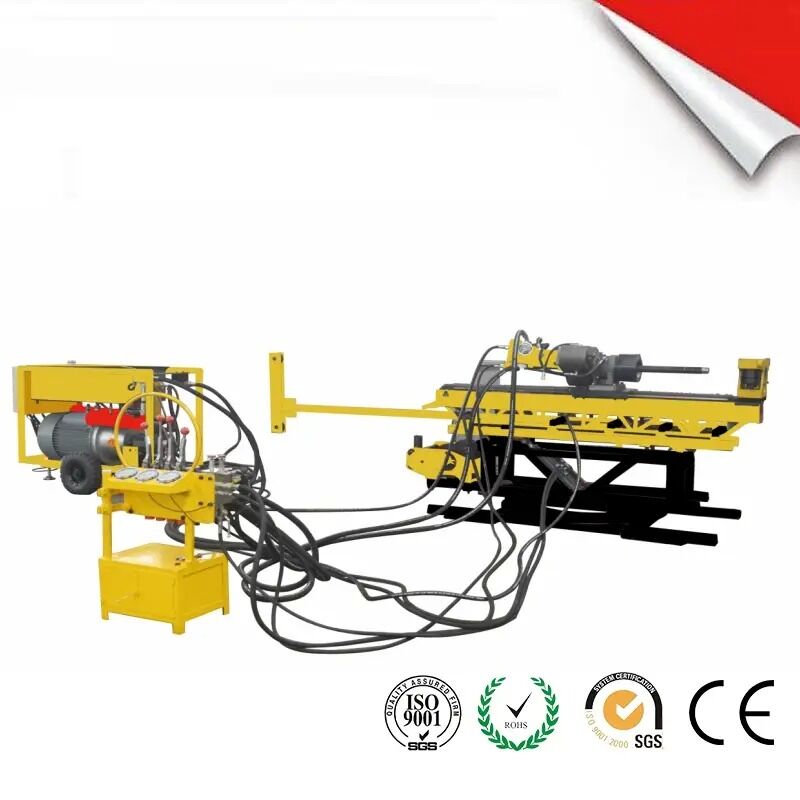

Maintenance, réparation, démontage, installation et déplacement faciles
Groupe motopropulseur monté sur châssis pour une mobilité aisée avec capacité de séparation en cours de fonctionnement
Moteur électrique haute puissance avec double pompe hydraulique (primaire pour la rotation, auxiliaire pour le vérin d'alimentation en huile)
Système hydraulique complet comprenant boîte hydraulique, filtre, pompe à main, condenseur d'huile et boîte de commande électrique
Vitesse de forage rapide avec capacité de forage de 0° à 360° dans les tunnels de travail
Conception modulaire du corps principal avec châssis d'alimentation, unité de rotation, porte-tige, colonne et vérin
Fonctionnement de commande simple avec capacité d'alimentation automatique
Opérations synchronisées du mandrin et du porte-tige
Chargement et fixation des tiges sans outil
Affichages d'instruments pour la pression d'alimentation, la pression du système et la pression de l'eau de rinçage

Spécifications techniques

Paramètre	Valeur
Vitesse de rotation de la broche	360-1200 tr/min
Couple de la broche	1200 Nm
Poussée axiale	≥50 KN
Force de traction axiale	≥120 KN
Pression de service du système hydraulique	20 MPa
Pression maximale	28 MPa
Pression maximale de la pompe principale	31,5 MPa
Pression maximale de la pompe auxiliaire	21 MPa
Course de la tête d'alimentation	1100 mm
Angle d'inclinaison du trou de surface	0-90°
Angle d'inclinaison du trou de forage	0-360°
Angle d'azimut	0-360°
Puissance du moteur	37 Kw
Révolution électrique	1480 tr/min
Dimensions de la machine principale	2350 × 1050 × 1550 mm
Poids de la machine principale	1250 Kg
Dimensions du groupe motopropulseur	1500 × 850 × 1050 mm
Poids du groupe motopropulseur	720 Kg
Dimensions du panneau de commande	700 × 400 × 1100 mm
Poids du panneau de commande	200 Kg

Capacité de forage par modèle

Modèle	75-3A			95-2A			95-3A			95-4A
Modèle	H	D	U	H	D	U	H	D	U	H	D	U
AQ (48)	500	600	280	-	-	-	-	-	-	-	-	-
BQ (59)	400	480	220	500	550	300	600	700	350	850	1100	450
NQ (75)	300	350	150	400	450	250	500	600	300	700	800	400
HQ (95)	-	-	-	300	350	200	350	400	250	450	550	330

Remarque: H = Horizontal, D = Vers le bas, U = Vers le haut (valeurs en mètres)

Applications

La foreuse de carottage hydraulique souterraine est adaptée au forage de trous à des fins d'exploration minière. Elle peut également être utilisée pour le carottage en surface, l'ingénierie ferroviaire, le creusement de tunnels, la construction et les projets de conservation de l'eau.
