Détails sur le produit:
|
Puissance nominale: | 75KW/1450RPM | Écoulement maximum de pompe principale: | 160 l/m |
---|---|---|---|
Pression maximum de pompe principale: | Barre 300 | Perçage de Bq: | 1000M |
Poids total d'installation: | 2100kg | Pompe affleurante: | FMC/AW 1122BCD |
couleur: | Jaune | ||
Surligner: | installations de foret souterraines,De forage hydraulique |
Installation de foret souterraine de noyau de conception professionnelle avec la copie de la profondeur 1000m de perçage de l'atlas Copco

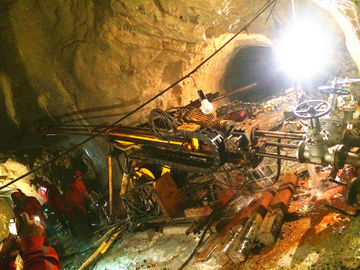

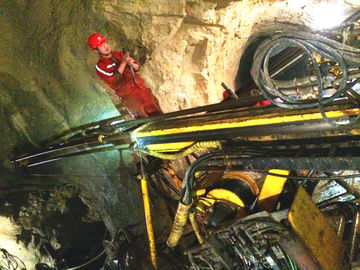

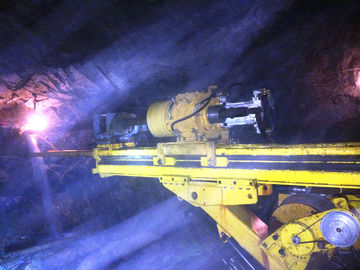

L'UX1000 est un type souterrain d'installation de foret de dénoyautage pour le milieu de perçage aux trous profonds, capable du perçage pour la surface et les applications souterraines.
Équipé d'un cadre motivé par le cylindre robuste d'alimentation et (facultatif pour 90KW) d'un block d'alimentation électrique 75KW, ce foret fournit la force élevée de retrait, la pénétration rapide de perçage et la tige rapide manipulant le taux. Le foret utilise un moteur électrique (facultatif pour le diesel) pour actionner l'hydraulique sur la machine.
Unité de puissance
L'unité de puissance standard est électrique, qui est adaptée pour des applications souterraines typiques. Le block d'alimentation électrique diesel de version est également disponible selon le besoin spécifique d'application.
Puissance nominale ...................................... 75KW/1450RPM
Écoulement maximum de pompe principale .......................... 160 l/m
Barre 300 maximum de pression de pompe principale ..................
Entretenez l'écoulement maximum de pompe ..................... 40,5 l/m
Entretenez la barre 300 maximum de pression de pompe ..............
Pesez ............................................... 980Kg
LxWxH ............................................... 1845x790x1380 millimètre
Cadre d'alimentation
Longueur ........................ 1800mm, cylindre hydraulique d'alimentation.
Longueur d'alimentation .......................... 1800 (millimètres)
Longueur ............... 2900 de cadre d'alimentation (millimètre)
Longueur de mât d'extension… ...... 2000 (millimètre)
Force ........................... 89 d'alimentation (kN)
Tirez la force ............................. 89 (le kN)
Vitesse d'alimentation .......................... 0,9 (m/s)
Support de Rod
Le support de tige est hydrauliquement ouvert et de la gaz-pression est clôturée. En cas de perte de pression hydraulique le support de tige se ferme immédiatement. La pression de gaz peut être commodément surveillée.
Taille maximum ........................ 89mm de tige
Ennuyez (sans mâchoires) .......... 102mm
Ennuyez (sans couvertures) ...... 170mm
Force se tenante axiale ............... 45kN
Force se tenante axiale (comité technique) ...... 90kN
Unité de rotation
Moteur .................... 107cc, contrôle variable
Rotation maximum (T/MN) ........... 1400
Couple maximum (nanomètre) ........... 1275
Axez le diamètre intérieur (millimètre) ........... 101
Jetez (force se tenante axiale (Kn) ........... 150
Grue de câble (avec le plan horizontal nivelant le dispositif)
Capacité ...................................... 1000m, 4.75mm
Tirez la minute ....................................... 3600 N (le plein tambour)
Tirez ...................................... 9700 maximum N (le tambour vide)
Ligne minute de vitesse ............................ 1,8 m/s (tambour vide)
Ligne vitesse ........................... 4,8 m/s maximum (plein tambour)
Pompe affleurante (facultative)
Dactylographiez ............................................ FMC/AW 1122BCD
Écoulement maximum ............................. 140 l/m
Barre 70 maximum de pression ......................
Capacité de profondeur de foret
Bq .................................................. 960 m
Nq ................................................. 760 m
QG ................................................. 520 m
Poids total ........................... 2100Kg d'installation
Mesures et poids
Transport (millimètre) fonctionnant (millimètres)
Un 3800 3600
B 2100 2100
C 2700 2700
D 1000 1000
Avantage
